We wtryskarce rozróżnia się dwa główne zespoły: jednostkę uplastyczniającą/wtryskową (lejek, cylinder, ślimak, dysza) oraz jednostkę zamykającą (płyty, mechanizm zamykania, kolumny prowadzące). Forma wtryskowa nie jest elementem cylindra ani ślimaka, tylko narzędziem mocowanym mechanicznie w strefie zamykania.
Forma musi zostać umieszczona tak, aby:
- jej połówki były przykręcone do płyty stałej i ruchomej,
- mogła być dociskana odpowiednią siłą zamykania,
- oś gniazda/układu wlewowego była prawidłowo ustawiona względem dyszy.

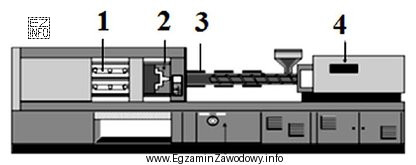

Dlatego poprawne miejsce montażu formy na schemacie odpowiada strefie między płytami zespołu zamykającego. Na rysunku z zadania strefa ta jest oznaczona cyfrą 2, więc to wskazanie jest właściwe.
Pozostałe odpowiedzi są błędne, ponieważ typowo odnoszą się do innych obszarów maszyny: mogą wskazywać elementy uplastyczniania (np. cylinder/ślimak), elementy podawania tworzywa lub części konstrukcyjne, które nie służą do mocowania formy. W praktyce pomyłka skutkowałaby błędnym przezbrojeniem: forma nie byłaby zamocowana w układzie zamykania, nie dałoby się jej bezpiecznie docisnąć i prowadzić cyklu wtrysku.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy umieszczenia formy, szukaj na schemacie części z płytami/kolumnami i mechanizmem zamykania, a nie strefy cylindra i dyszy.
