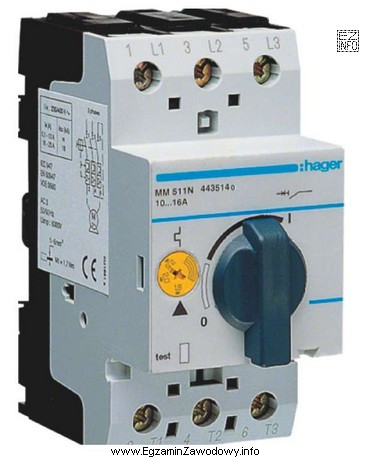

Aby nastawić zabezpieczenie przeciążeniowe w wyłączniku silnikowym, potrzebujesz w pierwszej kolejności oszacować prąd znamionowy silnika wynikający z danych znamionowych.
W danych podano moc znamionową Pn oraz sprawność η. W praktycznych zadaniach egzaminacyjnych Pn jest traktowana jako moc mechaniczna na wale, natomiast do obliczenia prądu trzeba użyć mocy pobieranej z sieci:
1) Moc pobierana
P1 = Pn / η = 4000 W / 0,72 ≈ 5556 W
Następnie korzysta się ze wzoru na moc czynną w sieci trójfazowej:
2) Zależność trójfazowa
P1 = √3 · U · I · cosφ
Po przekształceniu do prądu:
3) Obliczenie prądu
I = P1 / (√3 · U · cosφ)
I ≈ 5556 / (1,732 · 400 · 0,8)
I ≈ 5556 / 554,24 ≈ 10,0 A
Otrzymany prąd wypada około 10 A, ale w odpowiedziach nie ma wartości "dokładnie 10,0 A" jako wynikowej nastawy roboczej (a dodatkowo nastawy aparatury często wybiera się na najbliższą wyższą z dostępnych). Z podanych opcji najwłaściwsza jest 11 A.
- Odpowiedź "10 A" bywa wybierana, gdy ktoś zaokrągla w dół lub zakłada idealną zgodność z wynikiem bez uwzględnienia praktyki doboru nastawy.
- Odpowiedź "13 A" zwykle wynika z pominięcia cosφ albo błędnego podstawienia sprawności (np. mnożenia zamiast dzielenia).
- Odpowiedź "16 A" jest typowym skutkiem użycia złego wzoru (np. jednofazowego) albo całkowitego pominięcia √3.
Na egzaminie kontroluj dwie rzeczy: czy uwzględniasz √3 dla trzech faz oraz czy dzielisz przez η, aby przejść z mocy oddawanej na moc pobieraną.
