KWALIFIKACJA ELE2 - STYCZEŃ 2019 (test 2)



PYTANIE NR 13.

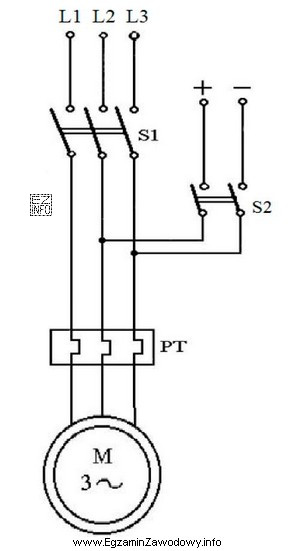

Stycznik S2 w układzie przedstawionym na schemacie służy do przeprowadzania
Ilustracja przedstawia schemat elektryczny, który jest częścią egzaminu zawodowego dla elektryków, kwalifikacja EE5.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Hamowanie dynamiczne polega na szybkim wytraceniu energii kinetycznej silnika przez przełączenie obwodu tak, by energia była rozpraszana (np. w rezystorze) lub realizowana przez odpowiednie dołączenie toru hamowania. Stycznik w takim torze nie służy do rozruchu ani synchronizacji, a przeciwprąd wymaga innego przełączenia zasilania.

Pełne wyjaśnienie:

Pytanie dotyczy funkcji stycznika w układzie napędowym. Hamowanie dynamiczne jest metodą zatrzymania silnika, w której energia kinetyczna wirującego układu jest wytracana w kontrolowany sposób, zwykle przez przełączenie obwodu na tor hamowania (np. dołączenie elementu rozpraszającego energię albo innego układu elektrycznego przewidzianego do hamowania). W praktyce rola stycznika w takim układzie polega na załączaniu toru hamowania w odpowiednim momencie, po odłączeniu normalnego zasilania napędu.

Odpowiedź "hamowania dynamicznego" jest właściwa, ponieważ opisuje typowe zastosowanie dodatkowego stycznika w obwodzie mocy/sterowania: po przejściu w stan hamowania stycznik przełącza połączenia tak, aby silnik nie pracował napędowo, lecz oddawał energię do układu, który ją rozprasza lub wykorzystuje do hamowania. To jest inne zadanie niż rozruch czy synchronizacja.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "synchronizacji" – synchronizacja dotyczy zwykle pracy równoległej źródeł lub układów wymagających zgodności faz/częstotliwości. Sam stycznik w typowym układzie silnikowym nie realizuje funkcji synchronizacji; do tego potrzebne są układy pomiarowe i sterujące o innej logice.
  • "rozruchu" – rozruch silnika realizuje się przez podanie zasilania (czasem w układzie gwiazda–trójkąt, softstart, falownik). Stycznik przypisany do hamowania zwykle nie jest stycznikiem głównym rozruchowym, tylko elementem przełączającym na tor hamowania.
  • "hamowania przeciwprądem" – przeciwprąd (plugging) polega na odwróceniu momentu przez zmianę kolejności faz / kierunku pola wirującego w taki sposób, by wytworzyć moment przeciwny do kierunku obrotów. To wymaga specyficznego przełączenia zasilania (często jak przy nawrocie) oraz odpowiednich blokad. Jest to inny mechanizm niż hamowanie dynamiczne, więc stycznik opisany jako S2 w torze hamowania dynamicznego nie odpowiada tej metodzie.

Wskazówka egzaminacyjna: w zadaniach "na schemacie" najpierw ustal, co dany stycznik dołącza (zasilanie silnika, zmianę połączeń uzwojeń, tor nawrotny, czy tor hamowania). Dopiero potem dobieraj nazwę procesu: rozruch, hamowanie dynamiczne lub hamowanie przeciwprądem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest hamowanie dynamiczne silnika?
Hamowanie dynamiczne to metoda zatrzymania silnika, w której energia kinetyczna układu wirującego jest szybko wytracana przez przełączenie obwodu na tor hamowania (np. z elementem rozpraszającym energię). Celem jest skrócenie czasu zatrzymania bez odwracania kierunku zasilania.
Czym różni się hamowanie dynamiczne od hamowania przeciwprądem?
Hamowanie dynamiczne polega na przełączeniu silnika na tor hamowania, aby wytracić energię w sposób kontrolowany. Hamowanie przeciwprądem polega na wytworzeniu momentu przeciwdziałającego obrotom przez specyficzne przełączenie zasilania (często jak przy nawrocie), co zwykle daje duże prądy i wymaga blokad.
Jaką rolę pełni stycznik w układzie hamowania dynamicznego?
Stycznik w układzie hamowania dynamicznego przełącza obwód z trybu pracy napędowej na tryb hamowania, czyli załącza tor hamowania we właściwej kolejności (najpierw odłączenie zasilania, potem dołączenie hamowania). Dzięki temu hamowanie nie jest przypadkowe i można je bezpiecznie sterować.
Dlaczego na schematach często występuje osobny stycznik do hamowania?
Osobny stycznik do hamowania jest potrzebny, bo tor hamowania nie powinien być załączony podczas normalnej pracy. Oddzielenie stycznika roboczego od hamującego ułatwia blokady elektryczne, zapewnia właściwą kolejność przełączeń i ogranicza ryzyko zwarć lub błędnych stanów w torze mocy.
Kiedy stosuje się hamowanie dynamiczne w praktyce?
Hamowanie dynamiczne stosuje się, gdy trzeba szybko zatrzymać napęd (np. ze względów technologicznych lub bezpieczeństwa), ale bez wykonywania nawrotu. W obiektach technicznych (również z instalacjami gazowymi) szybkie zatrzymanie bywa wymagane dla napędów wentylacji, pomp lub siłowników armatury.
Czy hamowanie przeciwprądem może uszkadzać silnik lub układ?
Tak, ponieważ przeciwprąd zwykle wiąże się z dużymi prądami i silnym momentem hamującym. Bez właściwych ograniczeń i blokad może powodować nagrzewanie uzwojeń, przeciążenia mechaniczne oraz szybsze zużycie aparatury łączeniowej. Dlatego wymaga poprawnego projektu i nastaw zabezpieczeń.
Jak rozpoznać na schemacie, że stycznik dotyczy hamowania, a nie rozruchu?
W schemacie sprawdza się, jakie elementy są dołączane po zadziałaniu stycznika: jeśli stycznik przełącza na osobny tor hamowania (a nie podaje zasilanie robocze), to jego funkcją jest hamowanie. Dodatkową wskazówką są blokady z głównym stycznikiem pracy i logika sterowania STOP/awaryjnego.
Jakie błędy najczęściej popełniają uczniowie przy pytaniach o styczniki na schemacie?
Najczęstsze błędy to zgadywanie po nazwie elementu (np. "S2" jako "drugi rozruch"), mylenie metod hamowania oraz pomijanie analizy toru mocy. Warto prześledzić, co jest zwarte/rozwarte po zadziałaniu stycznika oraz czy występują blokady uniemożliwiające jednoczesne załączenie dwóch styczników.
Czy do poprawnej odpowiedzi trzeba znać typ silnika?
Czasem tak, bo sposoby hamowania i układy przełączeń zależą od rodzaju napędu (np. silnik asynchroniczny, układ z falownikiem). Jednak w wielu zadaniach egzaminacyjnych wystarcza rozpoznanie funkcji stycznika po połączeniach na schemacie: rozruch, nawrot, hamowanie dynamiczne lub przeciwprąd.
Jak uczyć się rozróżniania rozruchu, nawrotu i hamowania na schematach?
Pomaga metoda kroków: 1) znajdź stycznik główny zasilania, 2) sprawdź, czy są styczniki zmieniające kolejność faz (nawrot), 3) szukaj toru hamowania (osobne połączenia/elementy), 4) zwróć uwagę na blokady. Rysuj stany "po zadziałaniu" i porównuj.
