Filtry w torach telekomunikacyjnych służą do kontrolowania, które składowe częstotliwościowe sygnału mają przechodzić dalej, a które mają zostać stłumione. Rozpoznanie typu filtru na podstawie symbolu blokowego lub uproszczonej charakterystyki polega na odpowiedzi na pytanie: co jest przepuszczane, a co tłumione?

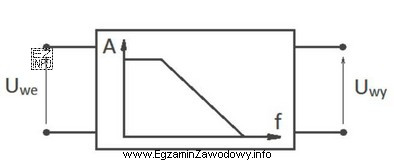

Odpowiedź "Dolnoprzepustowego." jest poprawna, gdy rysunek przedstawia filtr, który:
- ma pasmo przepustowe dla niskich częstotliwości (blisko 0 Hz lub niskich wartości),
- ma pasmo zaporowe dla częstotliwości wyższych (powyżej częstotliwości granicznej),
- często bywa opisywany jako "wygładzający" sygnał, bo usuwa szybkie zmiany (wysokie częstotliwości).
Dlaczego pozostałe odpowiedzi nie pasują do takiego rysunku?
- "Górnoprzepustowego." dotyczy sytuacji odwrotnej: tłumione są niskie częstotliwości (w tym składowa stała), a przepuszczane wysokie. Na charakterystyce widziałbyś "dziurę" na początku osi częstotliwości i dopiero potem przejście.
- "Szerokopasmowego." oznacza filtr o szerokim paśmie przepustowym (często w praktyce kojarzony z pasmowoprzepustowym o dużej szerokości). Nie jest to podstawowa para przeciwstawna do dolno-/górnoprzepustowego i zwykle wymagałoby wskazania dwóch granic pasma, a nie jednej.
- "Selektywnego." jest określeniem ogólnym (wysoka selektywność = strome zbocza, dobre odcięcie), które opisuje "jakość" filtracji, a nie jednoznacznie typ pasma (dolno-, górno-, pasmowo-). Z samej selektywności nie wynika, czy przepuszczane są niskie czy wysokie częstotliwości.
Wskazówka egzaminacyjna: zawsze identyfikuj pasmo przepustowe (gdzie tłumienie jest małe), a dopiero potem nazwij filtr. Jeśli przepuszczane jest "od zera do granicy" → dolnoprzepustowy; jeśli "od granicy wzwyż" → górnoprzepustowy.
