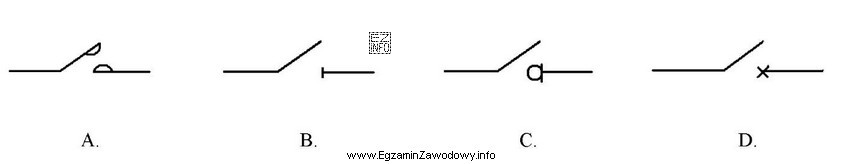

Na schematach elektrycznych rozpoznanie aparatu łączeniowego opiera się na standaryzowanych symbolach graficznych (PN-EN/IEC 60617). W tym zadaniu trzeba wskazać, który rysunek przedstawia odłącznik.
Dlaczego poprawna jest odpowiedź "B"?
Odłącznik służy do zapewnienia widocznej i bezpiecznej przerwy izolacyjnej podczas prac serwisowych. Nie jest przeznaczony do łączenia prądów roboczych pod obciążeniem. W symbolice schematowej odłącznik ma wyróżnik w postaci krótkiej poprzecznej kreski na styku nieruchomym, która w szczelinie tworzy charakterystyczny kształt "T". Taki znak identyfikuje właśnie rysunek B.
Dlaczego pozostałe rysunki nie przedstawiają odłącznika?
- "A" pokazuje zestyk z dodatkowymi małymi łukami/półkolami przy stykach. Taki detal kojarzy się ze zdolnością łączeniową przy prądach roboczych, typową dla rozłącznika, a nie odłącznika.
- "D" ma przekreślenie (znak "X") na linii styku, co oznacza aparat o pełniejszej zdolności wyłączania, typowo wyłącznik, stosowany m.in. do przerywania także prądów zwarciowych (w odłączniku nie jest to rola).
- "C" zawiera dodatkowy element (mały okrąg) na ramieniu styku ruchomego. To nie jest charakterystyczny wyróżnik odłącznika w podstawowym zestawie symboli, więc nie spełnia kryterium identyfikacji odłącznika opartej na "T" w szczelinie.
Wskazówka egzaminacyjna: zapamiętaj funkcję i symbol: odłącznik = "izolacja i bezpieczeństwo" (przerwa izolacyjna), a w symbolu szukaj detalu tworzącego "T". Rozłącznik rozpoznawaj po dodatkach sugerujących łączenie prądu roboczego (łuki), a wyłącznik po znaku wskazującym zdolność wyłączania (np. przekreślenie).
