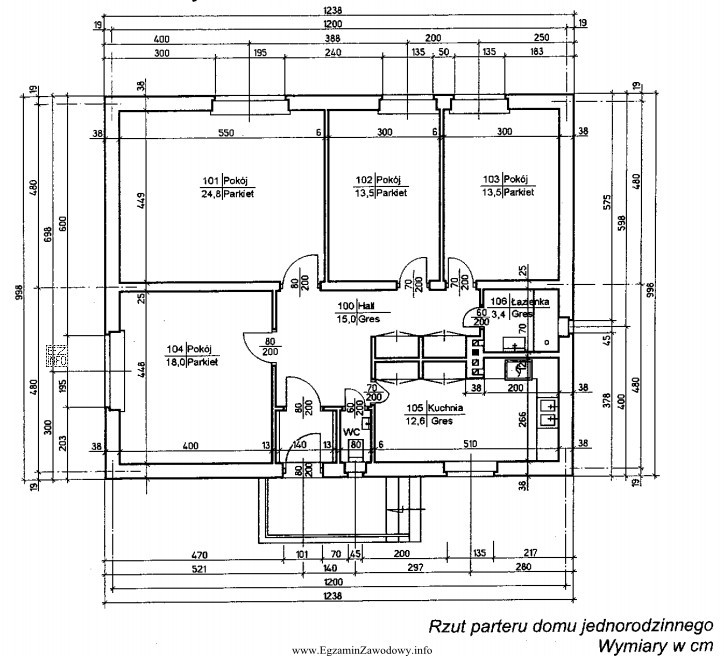

Filar międzyokienny to fragment ściany pomiędzy dwoma sąsiednimi otworami okiennymi. W praktyce (na rysunku rzutu/elewacji) jego szerokość odczytuje się jako czysty odcinek muru pomiędzy krawędziami otworów, a nie jako suma z szerokościami okien.
W tym typie zadania kluczowe jest, aby:
- zidentyfikować, że chodzi o ścianę zewnętrzną i filar między oknami,
- upewnić się, że wskazany filar jest wspólny dla pomieszczeń 101 i 102 (czyli dotyczy konkretnego miejsca na rysunku),
- odczytać wartość wymiaru przypisaną temu odcinkowi ściany (a nie wymiar całego przęsła).
Odpowiedź "240 cm" jest poprawna, ponieważ odpowiada szerokości samego filara międzyokiennego wynikającej z wymiarowania na rysunku.
Dlaczego pozostałe wartości są błędne:
- "200 cm" często jest wynikiem odczytu wymiaru innego odcinka (np. innego filara lub fragmentu ściany) albo pomylenia filara z odcinkiem między osiami.
- "50 cm" bywa wybierane po skojarzeniu z typową szerokością wąskich fragmentów muru; w zadaniu dotyczy jednak filara w ścianie zewnętrznej i taka wartość zwykle nie odpowiada szerokości pełnego filara między oknami w tej lokalizacji.
- "388 cm" wygląda jak wymiar większego przęsła (np. fragment ściany obejmujący więcej niż jeden element: filar + część otworu lub szerszy odcinek ściany). To typowy błąd polegający na odczytaniu wymiaru z niewłaściwej linii wymiarowej.
Wskazówka egzaminacyjna: zawsze sprawdź, czy odczytujesz wymiar z linii opisującej konkretny odcinek (filar), a nie wymiar całkowity od narożnika do narożnika lub od osi do osi. Jeśli na rysunku są łańcuchy wymiarowe, wybieraj ten segment, który odpowiada dokładnie przestrzeni między otworami.
