KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2016



PYTANIE NR 21.

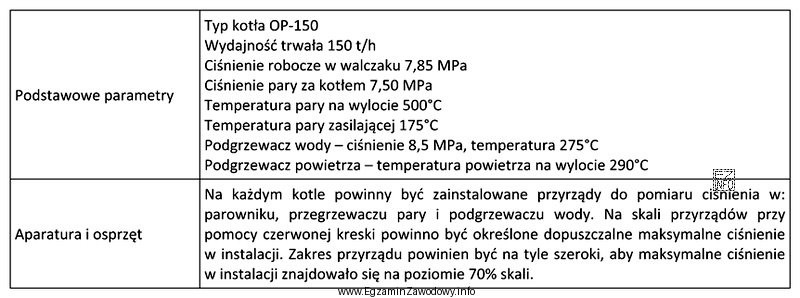

Tabela przedstawia fragment instrukcji eksploatacji kotła OP 150. Który przyrząd pomiarowy należy zastosować do pomiaru ciśnienia w podgrzewaczu wody?
Ilustracja przedstawia tabelę z fragmentem instrukcji eksploatacji kotła OP-150, używaną w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do pomiaru dodatniego ciśnienia w podgrzewaczu wody stosuje się manometr, nie wakuometr.
Zakres przyrządu musi obejmować przewidywane ciśnienie pracy z bezpiecznym zapasem, aby nie pracować na końcu skali i nie uszkodzić miernika. Dlatego właściwy jest manometr 0–12,00 MPa, a nie manometr 0–8,50 MPa.

Pełne wyjaśnienie:

W instalacjach kotłowych parametr ciśnienia w podgrzewaczu wody kontroluje się przyrządem przeznaczonym do pomiaru nadciśnienia, czyli manometrem. Wakuometr służy do pomiaru podciśnienia (wartości poniżej ciśnienia atmosferycznego), więc jego użycie w typowym punkcie, gdzie oczekuje się dodatnich wartości ciśnienia, prowadziłoby do błędnego doboru aparatury.

Kluczowa jest także zasada doboru zakresu pomiarowego. Zakres powinien:

  • obejmować spodziewane ciśnienie robocze (oraz możliwe krótkotrwałe wzrosty),
  • zapewniać odczyt w środkowej części skali (lepsza czytelność i mniejszy błąd względny),
  • chronić przyrząd przed przeciążeniem (zbyt mały zakres zwiększa ryzyko uszkodzenia mechanizmu).

Dlatego poprawny wybór to manometr o większym zakresie, czyli "Manometr o zakresie od 0 do 12,00 MPa". Odpowiedź "Manometr o zakresie od 0 do 8,50 MPa" jest niewłaściwa wtedy, gdy z danych eksploatacyjnych wynika, że ciśnienie w tym punkcie może przekraczać 8,50 MPa lub wymaga się dodatkowego zapasu. Natomiast obie odpowiedzi z wakuometrem są błędne z przyczyn funkcjonalnych: mierzą inny rodzaj ciśnienia (podciśnienie), a dodatkowo podane zakresy w kPa wskazują na zupełnie inną klasę zastosowań niż typowe obwody wysokociśnieniowe w energetyce.

Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy mierzysz nadciśnienie czy podciśnienie (manometr vs wakuometr), a dopiero potem porównuj zakresy i jednostki. Zawsze sprawdź, czy zakres przyrządu obejmuje wartość roboczą z zapasem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co mierzy manometr w instalacjach energetycznych?
Manometr mierzy nadciśnienie, czyli ciśnienie wyższe od atmosferycznego, typowe dla układów wody zasilającej, podgrzewaczy i obiegów kotłowych. Dobiera się go tak, aby zakres obejmował ciśnienie robocze oraz możliwe wzrosty, zapewniając bezpieczny odczyt.
Co mierzy wakuometr i kiedy się go stosuje?
Wakuometr służy do pomiaru podciśnienia (ciśnienia niższego od atmosferycznego). Stosuje się go np. w układach próżniowych lub tam, gdzie celowo wytwarza się podciśnienie. Do typowych punktów pomiaru dodatniego ciśnienia w kotle dobiera się manometr.
Jak dobrać zakres manometru do ciśnienia roboczego?
Zakres manometru powinien obejmować wartość roboczą z zapasem, aby wskazówka nie pracowała stale przy końcu skali. Zbyt mały zakres grozi przeciążeniem i uszkodzeniem, a zbyt duży pogarsza rozdzielczość odczytu. Na egzaminie zawsze porównuj zakres z danymi z instrukcji.
Dlaczego nie wybiera się manometru o zbyt małym zakresie?
Manometr o zbyt małym zakresie może zostać przeciążony przy wzroście ciśnienia (np. podczas rozruchu lub stanów przejściowych). Skutkiem są błędy wskazań, trwałe uszkodzenie elementu sprężystego lub konieczność wymiany przyrządu. Bezpieczeństwo i wiarygodność pomiaru wymagają odpowiedniego zapasu.
Jakie jednostki ciśnienia najczęściej spotyka się w kotłowniach?
W energetyce spotyka się m.in. MPa dla wyższych ciśnień oraz kPa dla niższych zakresów. Kluczowe jest rozumienie skali: MPa oznacza znacznie większe wartości niż kPa. Na egzaminie łatwo o pomyłkę, gdy odpowiedzi są w różnych jednostkach.
Czy większy zakres manometru zawsze jest lepszy?
Nie zawsze. Większy zakres daje większy zapas bezpieczeństwa, ale zbyt duży zakres zmniejsza czułość i utrudnia dokładny odczyt małych zmian. Najlepszy wybór to zakres dobrany do wartości roboczej z rozsądnym marginesem, zgodnie z danymi eksploatacyjnymi urządzenia.
Dlaczego w odpowiedziach mylą się kPa i MPa?
To częsty błąd, bo obie jednostki dotyczą ciśnienia, ale różnią się skalą. Uczniowie mogą kierować się samą liczbą (np. "100" wygląda na dużo) i pominąć jednostkę. Dobra praktyka: przed wyborem odpowiedzi porównaj nie tylko liczby, ale i jednostki oraz typ przyrządu.
Jak rozpoznać, że w punkcie pomiarowym potrzebny jest wakuometr?
Wakuometr jest potrzebny, gdy w danym miejscu spodziewasz się podciśnienia, np. w układzie ssącym, instalacji próżniowej lub procesie technologicznym wymagającym obniżenia ciśnienia. Jeśli instrukcja urządzenia podaje dodatnie wartości ciśnienia, właściwszy będzie manometr.
Jakie błędy popełnia się przy doborze przyrządów do kotła?
Najczęstsze błędy to: wybór złego typu (wakuometr zamiast manometru), pomylenie jednostek (kPa vs MPa), dobór zbyt małego zakresu bez zapasu oraz ignorowanie danych z instrukcji eksploatacji. Na egzaminie pomaga schemat: typ ciśnienia → jednostki → zakres → dopasowanie do punktu pomiaru.
Jak przygotować się do zadań o aparaturze kontrolno-pomiarowej?
Ćwicz rozpoznawanie przyrządów (manometr, wakuometr, termometr) i dobór zakresów na podstawie parametrów pracy urządzeń. Ucz się czytać fragmenty instrukcji eksploatacji oraz tabel parametrów. Warto też rozwiązywać zadania, w których odpowiedzi różnią się typem przyrządu i jednostką.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

Według specjalistów z branży: "Dlatego właściwy jest manometr 0–12,00 MPa, a nie manometr 0–8,50 MPa."

Materiały:

  • Podręczniki/metodyki z metrologii przemysłowej (dobór i eksploatacja przyrządów pomiarowych)
  • Materiały dydaktyczne z eksploatacji kotłów wodnych i parowych (parametry pracy, aparatura kontrolno-pomiarowa)
  • Instrukcje eksploatacji urządzeń energetycznych (fragmenty dot. AKPiA i punktów pomiarowych)
