PYTANIE NR 8.

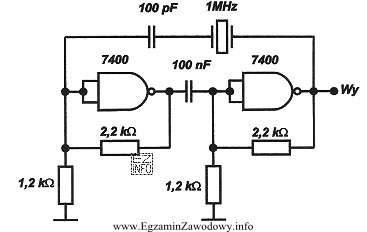

W budowie generatora kwarcowego, którego schemat przedstawiono na rysunku, wykorzystano bramki
W budowie generatora kwarcowego, którego schemat przedstawiono na rysunku,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono dwa układy scalone oznaczone jako 7400, które są standardowymi układami bramek logicznych typu NAND z serii TTL. Każdy układ 7400 zawiera cztery niezależne bramki NAND.
