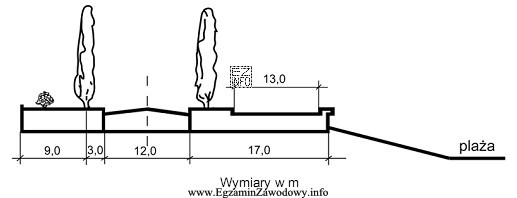

W pytaniu trzeba ustalić odległość posadzenia drzew od krawędzi jezdni. Tego typu informację odczytuje się z dokumentacji projektowej (najczęściej z planu sytuacyjnego), gdzie lokalizacja drzew jest pokazana symbolem nasadzenia oraz podanym wymiarem lub poprzez możliwość dokonania pomiaru w skali.
Dlaczego poprawna jest odpowiedź "3 m"?
Jest to wartość odpowiadająca odległości między krawędzią jezdni (linią ograniczającą jezdnię) a punktem lokalizacji drzewa wskazanym na rysunku. W praktyce projektowej taki dystans odczytuje się jako wymiar podany przy linii wymiarowej albo jako odległość zmierzoną na planie i przeliczoną ze skali.
Na co uważać przy odczycie?
- Punkt odniesienia: "krawędź jezdni" to nie zawsze to samo co oś jezdni, granica pasa drogowego czy zewnętrzna krawędź pobocza. Pomylenie tych linii daje inne wyniki.
- Miejsce pomiaru: odległość dla drzewa zwykle odnosi się do osi pnia (środka symbolu), a nie do zewnętrznej krawędzi korony na rysunku.
- Skala i jednostki: gdy brak podanego wymiaru, pomiar "linijką" trzeba przeliczyć zgodnie ze skalą. Pominięcie skali jest częstą przyczyną dużych błędów liczbowych.
Dlaczego pozostałe odpowiedzi są niepoprawne?
Wartości "9 m", "13 m" i "17 m" nie odpowiadają odczytowi z właściwego wymiaru dla drzew. Takie liczby często pojawiają się, gdy ktoś: (1) mierzy do innej linii (np. do granicy działki lub osi jezdni), (2) odczytuje wymiar dotyczący innego elementu (np. chodnika, zjazdu), albo (3) błędnie przelicza skalę.
Wskazówka egzaminacyjna: najpierw zidentyfikuj na rysunku dokładnie, gdzie jest "krawędź jezdni", a dopiero potem szukaj wymiaru dotyczącego drzew (nie sąsiednich elementów). Jeśli mierzysz w skali, zapisz przeliczenie, by uniknąć pomyłek.
