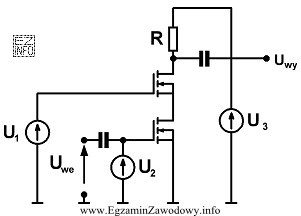

Układ kaskodowy (kaskoda) jest klasycznym rozwiązaniem dla wzmacniaczy tranzystorowych, gdy zależy nam na dużym paśmie przenoszenia i korzystnych parametrach dynamicznych. W praktyce jest to dwutranzystorowy stopień, w którym:
- element "dolny" realizuje właściwe wzmocnienie napięciowe/prądowe (najczęściej konfiguracja wspólnego emitera lub wspólnego źródła),
- element "górny" pracuje w konfiguracji wspólnej bazy lub wspólnej bramki i utrzymuje w przybliżeniu stałe napięcie na tranzystorze dolnym.
Kluczowy skutek to zmniejszenie wpływu pojemności wejściowo-wyjściowych (często opisywane jako ograniczenie efektu Millera). Gdy napięcie na kolektorze/drenie tranzystora dolnego zmienia się mniej, to "widziana" pojemność jest mniejsza, a wzmacniacz łatwiej pracuje na wyższych częstotliwościach. Dodatkowo kaskoda zwykle zwiększa impedancję wyjściową, co bywa pożądane w stopniach pracujących z obciążeniem aktywnym.
Odpowiedź "Kaskady" jest niepoprawna, bo kaskada to ogólne pojęcie szeregowego połączenia stopni wzmacniających (jeden za drugim). Sam fakt, że układ jest dwustopniowy, nie przesądza o kaskadzie w znaczeniu dwóch niezależnych stopni; kaskoda jest specyficzną topologią dwóch tranzystorów tworzących jeden stopień o szczególnej funkcji tranzystora górnego.
Odpowiedź "Bootstrap" dotyczy techniki "unoszenia" punktu pracy lub zwiększania efektywnej impedancji (często przez kondensator i sprzężenie), aby np. uzyskać większą amplitudę sygnału lub zbliżyć obciążenie do źródła prądowego. To inny mechanizm niż kaskoda i rozpoznaje się go po charakterystycznym sprzęganiu kondensatorem do węzła, który ma podążać za sygnałem.
Odpowiedź "Darlingtona" odnosi się do pary tranzystorów połączonych tak, by uzyskać bardzo duże wzmocnienie prądowe (emiter pierwszego steruje bazę drugiego). Taki układ ma rozpoznawalne połączenie emiter–baza i zwykle służy jako wzmacniacz prądowy/bufor, a nie jako układ poprawiający pasmo przez pracę jednego tranzystora w WB/WG.
Na egzaminie warto zapamiętać: kaskoda = "dwa tranzystory jeden nad drugim" z górnym w WB/WG; Darlington = "emiter do bazy" dla dużego beta; bootstrap = "kondensator podążający za sygnałem"; kaskada = "stopień za stopniem".
