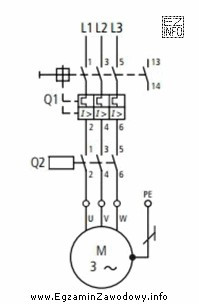

W obwodach zasilania silników elektrycznych rozróżnia się zwykle trzy grupy funkcji: ochronę (zabezpieczenia), łączenie/sterowanie (załączanie i wyłączanie) oraz poprawę parametrów sieci (np. kompensację mocy biernej). Odpowiedź "zabezpiecza obwód przed skutkami zwarć i przeciążeń" pasuje do roli aparatu zabezpieczającego w torze mocy.
Dlaczego ochrona przed zwarciem i przeciążeniem jest właściwa?
Przeciążenie to długotrwały nadmiar prądu względem znamionowego (np. zbyt duże obciążenie mechaniczne, zatarcie), który prowadzi do przegrzewania uzwojeń. Zwarcie to nagłe, bardzo duże prądy wynikające z uszkodzenia izolacji lub błędnego połączenia; skutkiem mogą być uszkodzenia przewodów, aparatury i pożar. Aparat zabezpieczający ma zadziałać tak, aby ograniczyć skutki obu stanów.
Dlaczego pozostałe odpowiedzi nie pasują?
- "ogranicza natężenie prądu rozruchu silnika" – ograniczanie prądu rozruchowego realizują typowo układy rozruchowe (np. softstart, falownik, rozruch gwiazda-trójkąt) lub odpowiednio dobrane elementy sterowania. Zabezpieczenie nadprądowe może zadziałać przy zbyt dużym prądzie, ale nie jest z definicji elementem służącym do kontrolowanego ograniczania prądu rozruchu w normalnej pracy.
- "odpowiada za załączanie i wyłączania silnika" – funkcję częstego łączenia realizuje zazwyczaj stycznik lub przekształtnik (falownik). Aparat zabezpieczający może mieć możliwość ręcznego rozłączenia, ale jego główną rolą jest ochrona, nie cykliczne sterowanie pracą napędu.
- "poprawia współczynnik cos φ" – poprawę cos φ zapewniają układy kompensacji mocy biernej (np. baterie kondensatorów) albo przekształtniki o odpowiednich właściwościach. Nie jest to zadanie aparatu zabezpieczającego obwód silnika.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się trzy różne "kategorie funkcji" (ochrona, sterowanie, kompensacja), najpierw dopasuj je do typowych urządzeń: zabezpieczenie → zwarcie/przeciążenie, sterowanie → załącz/wyłącz, kompensacja → cos φ. To porządkuje tok myślenia i zmniejsza ryzyko pomyłki.
