W aparacie fotograficznym typu lustrzanka kluczowym elementem odróżniającym go od wielu innych konstrukcji jest lustro ustawione ukośnie w korpusie. Jego zadaniem jest przekierowanie światła wpadającego przez obiektyw do toru obserwacyjnego, aby fotograf widział w wizjerze obraz możliwie zbliżony do tego, który zostanie zarejestrowany.
Dlaczego poprawne jest "lustro"?

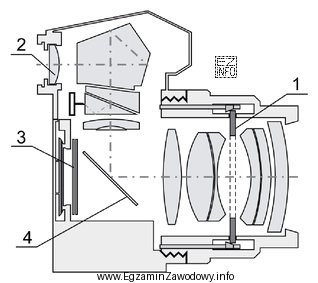

Na schematach przekrojowych lustrzanki lustro jest zwykle umieszczone:
- za obiektywem (w komorze lustra),
- pod kątem ok. 45° do osi optycznej,
- przed migawką i płaszczyzną rejestracji obrazu (kliszą/sensorem).
W czasie kadrowania lustro odbija światło ku górze do matówki i dalej przez pryzmat/pentamirror do wizjera. W momencie wykonania zdjęcia lustro unosi się, aby nie blokować toru światła prowadzącego do migawki i dalej do sensora/filmu.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Migawka" to mechanizm sterujący czasem naświetlania. Na schematach leży zazwyczaj bliżej płaszczyzny rejestracji obrazu (przed filmem/sensorem), a nie w miejscu elementu kierującego obraz do wizjera.
- "Celownik" (wizjer) jest układem, przez który obserwuje się kadr. Zwykle znajduje się w górnej tylnej części aparatu i obejmuje okular oraz elementy optyczne, a nie pojedynczy element w komorze lustra.
- "Przysłona" to element regulujący ilość światła (otwór względny). Jest częścią obiektywu (najczęściej wewnątrz jego konstrukcji), a nie osobnym elementem w korpusie na drodze do wizjera.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz ukośną płytkę w korpusie, która "odgina" tor światła ku górze (do wizjera), to niemal zawsze jest to lustro lustrzanki. Migawka i sensor/film leżą dalej "na wprost" toru optycznego.
