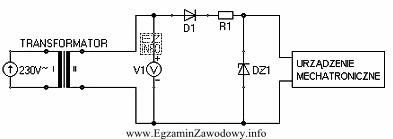

Jeżeli w układzie zasilającym mierzysz napięcie na wyjściu transformatora (czyli bezpośrednio na uzwojeniu wtórnym) i woltomierz pokazuje 0 V, oznacza to, że na wtórnym nie wytwarza się napięcie. W praktyce serwisowej jest to przesłanka, że transformator nie pracuje prawidłowo (np. ma przerwę w uzwojeniu, uszkodzenie połączeń wyprowadzeń, albo nie jest zasilany po stronie pierwotnej – zależnie od tego, co dokładnie przedstawia schemat i gdzie przyłożono sondy).
Dlaczego odpowiedź "transformatora" jest właściwa w logice takiego zadania? Ponieważ pytanie wiąże objaw (0 V) z miejscem pomiaru (wyjście transformatora). Elementy znajdujące się za transformatorem nie powinny "wyzerować" napięcia mierzonego bezpośrednio na jego zaciskach wtórnych, jeśli mierzysz w tym samym punkcie przed nimi.
- "rezystora R1" – rezystor zwykle pełni funkcję obciążenia/ograniczenia prądu. Nawet jego uszkodzenie nie jest typową przyczyną tego, że na samych zaciskach wtórnych transformatora nie ma żadnego napięcia. Może zmienić prąd i spadki w dalszej części, ale nie "usuwa" indukcji w transformatorze.
- "diody prostowniczej D1" – dioda prostownicza wpływa na napięcie po stronie wyprostowanej (za diodą). Jej uszkodzenie częściej skutkuje brakiem napięcia DC po prostowaniu, tętnieniami lub zwarciem/przeciążeniem, ale sam pomiar na wyjściu transformatora odnosi się do napięcia wtórnego, które powstaje niezależnie od tego, czy prostownik działa.
- "diody Zenera DZ1" – dioda Zenera odpowiada za stabilizację/ograniczenie napięcia w określonym zakresie, zwykle po stronie DC. Jej awaria wpływa na poziom napięcia stabilizowanego (np. zbyt wysokie lub zbyt niskie po stabilizacji), ale nie powinna być pierwszym wnioskiem przy 0 V bezpośrednio na wyjściu transformatora.
Wskazówka egzaminacyjna: zawsze zaczynaj analizę od punktu pomiaru. Jeśli pomiar jest "przed" prostownikiem i stabilizatorem, to odpowiedź dotycząca elementów "za" tym punktem zwykle będzie błędna.
