Bilans materiałowy pozwala policzyć, ile danej substancji realnie odzyskano, a ile zostało utracone w różnych strumieniach procesu. W oddziale regeneracji amoniaku interesuje nas ilość amoniaku, która po przejściu przez węzeł procesu pojawia się jako odzyskany strumień gazowy.
Aby poprawnie wyznaczyć odzysk, należy:

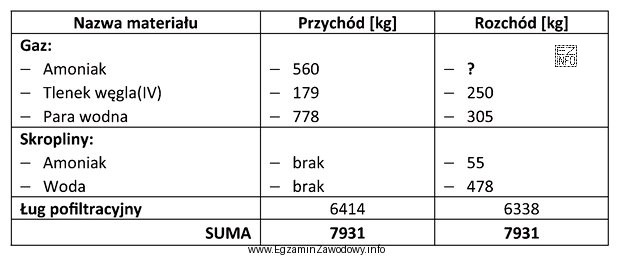

- Zidentyfikować w tabeli wszystkie pozycje (wiersze/kolumny), które dotyczą amoniaku: dopływy, odpływy, straty, ewentualne recyrkulacje.
- Upewnić się, że sumowane są tylko te wartości, które odnoszą się do amoniaku w analizowanym węźle (a nie do innych składników lub całych roztworów).
- Wyznaczyć straty amoniaku: typowo mogą to być upusty gazów, wynoszenie w roztworach, ścieki lub inne strumienie opuszczające układ bez odzysku gazowego.
- Wykonać obliczenie bilansowe: odzysk gazowego amoniaku = ilość amoniaku "do odzysku" (doprowadzona do regeneracji) − łączna ilość amoniaku utracona w strumieniach strat.
Otrzymany wynik porównuje się z podanymi wariantami. W tej sytuacji poprawna jest odpowiedź 505 kg, ponieważ jest zgodna z bilansem wynikającym z wartości w tabeli.
Pozostałe odpowiedzi są niepoprawne, bo nie zgadzają się z bilansem: 55 kg zwykle odpowiada pominięciu większości strumieni lub błędnemu odczytowi jednostek; 560 kg często wynika z pomylenia odzysku ze strumieniem wejściowym albo z dodania pozycji, która nie jest stratą; 615 kg jest typowym skutkiem zsumowania kilku pozycji bez odjęcia strat lub potraktowania recyrkulacji jak dodatkowego odzysku.
Wskazówka egzaminacyjna: przed liczeniem zaznacz w tabeli wszystkie miejsca, gdzie występuje NH3, i dopiero potem decyduj, co jest dopływem, co stratą, a co odzyskiem.
