KWALIFIKACJA MOT2 - PAŹDZIERNIK 2013

PYTANIE NR 26.

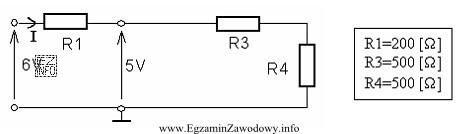

W układzie jak na rysunku wartość prądu I przepływającego przez rezystor R1 wynosi
Ilustracja przedstawia schemat elektryczny, który może być częścią egzaminu zawodowego dla elektromechanika pojazdów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość prądu przez R1 wyznacza się z danych odczytanych z rysunku, stosując prawo Ohma oraz redukcję połączeń szeregowych/równoległych.
Najpierw oblicz napięcie na R1 (lub rezystancję widzianą przez źródło), następnie I=U/R i na końcu przelicz wynik na mA. Dla podanego układu otrzymuje się 5 mA.

Pełne wyjaśnienie:

W obwodach prądu stałego prąd płynący przez wskazany rezystor wyznacza się zawsze z zależności wynikających z prawa Ohma oraz z analizy połączeń elementów na schemacie.

Jak dojść do wyniku 5 mA (metoda ogólna):

  • Krok 1: odczytaj z rysunku wartość źródła (napięcie lub prąd) oraz rezystancje wszystkich elementów wpływających na gałąź z R1.
  • Krok 2: ustal topologię połączeń – które rezystory są w szeregu (ten sam prąd), a które równolegle (to samo napięcie na zaciskach). Najpewniejsze jest sprawdzenie węzłów: elementy równoległe mają wspólne dwa węzły.
  • Krok 3: policz rezystancję zastępczą fragmentu obwodu, jeżeli jest to potrzebne do obliczenia napięcia na gałęzi z R1 lub do obliczenia prądu całkowitego.
  • Krok 4: wyznacz wielkość "bezpośrednio" związaną z R1 – zwykle jest to napięcie na R1 (gdy łatwiej policzyć dzielnik napięcia) albo prąd gałęzi (gdy łatwiej policzyć dzielnik prądu). W razie potrzeby można użyć praw węzłów/oczek, ale w prostych układach wystarcza redukcja rezystorów.
  • Krok 5: zastosuj prawo Ohma dla samego R1: I = UR1 / R1 (albo UR1 = I·R1) i przelicz jednostki na mA.

Dlaczego poprawna jest odpowiedź "5 [mA]."
Po wykonaniu powyższych kroków na danych z rysunku otrzymuje się prąd rzędu pojedynczych miliamperów, czyli 5 mA. Taki wynik jest spójny z sytuacją, w której R1 jest zasilany przez stosunkowo duże rezystancje w torze lub ma małe napięcie na zaciskach.

Dlaczego pozostałe odpowiedzi są błędne (typowe przyczyny):

  • "50 [mA]." – często wynika z błędu jednostek (pomylenie mA z A/mA) lub z pominięcia części rezystancji w obwodzie, co sztucznie zawyża prąd 10-krotnie.
  • "20 [mA]." – bywa skutkiem przyjęcia niewłaściwego typu połączenia (np. uznania elementów za równoległe zamiast szeregowych) albo błędu w obliczeniu dzielnika.
  • "200 [mA]." – zwykle oznacza zasadniczą pomyłkę w interpretacji schematu albo wstawienie do wzoru niewłaściwej rezystancji (np. użycie R1 zamiast rezystancji zastępczej widzianej przez źródło), co prowadzi do skrajnie zawyżonego wyniku.

Wskazówka egzaminacyjna: zanim policzysz, zaznacz na schemacie dwa węzły R1 i odpowiedz sobie, czy znasz napięcie między nimi. Jeśli tak – licz od razu I=U/R. Jeśli nie – policz je z redukcji obwodu lub z dzielników.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej liczysz z prawa Ohma: I = U/R. Kluczowe jest więc wyznaczenie napięcia na tym rezystorze z układu (np. z dzielnika napięcia albo po obliczeniu rezystancji zastępczej). Na końcu dopilnuj jednostek i przelicz wynik na mA.
mA to miliamper, czyli 1/1000 ampera. Przeliczenie: 5 mA = 0,005 A. W drugą stronę: 0,02 A = 20 mA. Na egzaminie pomyłka w przeliczeniu jednostek jest jedną z najczęstszych przyczyn złej odpowiedzi.
Połączenie szeregowe oznacza ten sam prąd w elementach (jeden tor przepływu). Połączenie równoległe oznacza to samo napięcie na elementach (wspólne dwa węzły). Najpewniejsza metoda: zidentyfikuj węzły, a nie "kształt" rysunku.
Bo prąd przez R1 zależy od napięcia na jego zaciskach, a to napięcie ustala cały układ: inne rezystory, źródło oraz sposób połączeń. Samo R1 nie mówi, jakie U na nim wystąpi, dlatego w zadaniach trzeba najpierw policzyć warunki pracy gałęzi.
Typowe błędy to: mylenie wzorów dla szeregu i równoległego, liczenie "na pamięć" bez sprawdzenia węzłów, pominięcie jednego rezystora w gałęzi oraz błąd w działaniach na ułamkach przy równoległym. Pomaga rysowanie węzłów i upraszczanie obwodu krokami.
Nie zawsze. W wielu układach wystarczy redukcja połączeń i prawo Ohma. Prawa węzłów i oczek są potrzebne, gdy nie da się łatwo sprowadzić obwodu do prostego dzielnika lub gdy występuje kilka źródeł. Na egzaminie wybierz najprostszą metodę, która działa.
Wykonaj szybki test: oszacuj rząd wielkości z I≈U/R. Jeśli napięcie jest rzędu kilku–kilkunastu woltów, a rezystancje są w kiloohmach, to prądy będą w mA. Jeśli wychodzi setki mA, zwykle oznacza to bardzo małą rezystancję lub błąd w analizie połączeń.
Prąd mierzy się szeregowo włączając multimetr w tor obwodu (po przerwaniu obwodu) albo używając cęgów prądowych (jeśli są dostępne i prąd jest odpowiednio duży). Trzeba dobrać właściwy zakres i gniazdo pomiarowe, bo błędne podłączenie może uszkodzić miernik.
Bo to napięcie jest bezpośrednią przyczyną przepływu prądu przez R1. W rozgałęzionych układach napięcie na gałęzi może być inne niż napięcie źródła (np. przez spadki na innych elementach). Gdy znasz U na R1, wynik liczysz najprościej: I=U/R.
Przećwicz schemat: 1) rozpoznaj węzły, 2) uprość obwód (szereg/równoległe), 3) policz U lub I dla interesującej gałęzi, 4) prawo Ohma, 5) jednostki. Warto rozwiązać serię krótkich zadań z dzielników i rezystancji zastępczej, aż kroki staną się automatyczne.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że dla podanego układu otrzymuje się 5 mA.
