Układ nawrotny sterowania stycznikowego silnika indukcyjnego realizuje zmianę kierunku obrotów przez zamianę dwóch faz w obwodzie siłowym. Typowo stosuje się dwa styczniki: jeden dla "kierunku 1", drugi dla "kierunku 2".
Kluczową zasadą jest to, że oba styczniki nie mogą zostać załączone równocześnie. Gdyby doszło do jednoczesnego zadziałania, ich połączenia fazowe "nałożą się" w taki sposób, że w torze mocy może powstać zwarcie międzyfazowe (lub stan równoważny zwarciu), co powoduje gwałtowny wzrost prądu i natychmiastowe zadziałanie zabezpieczeń w obwodzie siłowym silnika.

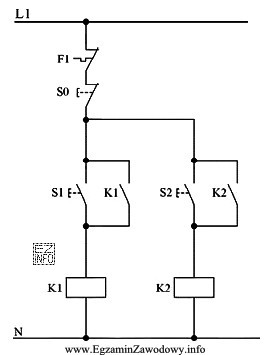

Opis w zadaniu: po naciśnięciu S1, a następnie S2, zadziałają zabezpieczenia mocy. To jest typowy objaw braku blokady w obwodzie sterowania (np. brak styku NC drugiego stycznika włączonego w szereg z cewką pierwszego, brak blokady mechanicznej lub błędne jej wykonanie). W poprawnym układzie naciśnięcie przeciwnego kierunku powinno być albo zablokowane, albo wymagać najpierw wyłączenia (STOP) i dopiero potem załączenia drugiego stycznika.
Dlaczego pozostałe odpowiedzi nie pasują najlepiej:
- "Źle dobrane zabezpieczenia" mogłyby powodować zadziałania przy normalnym rozruchu (np. zbyt małe nastawy), ale nie tłumaczą typowej zależności "S1 potem S2" charakterystycznej dla braku blokady nawrotu.
- "Zwarcie w obwodzie sterowania" zwykle skutkuje problemami po stronie sterowania (spalony bezpiecznik sterowania, zanik sterowania, brak reakcji cewek), a nie klasycznym zadziałaniem zabezpieczeń w obwodzie siłowym wskutek zwarcia faz.
- "Źle podłączone przyciski S1 i S2" mogłoby prowadzić do niepoprawnej logiki (np. zamiany kierunków), ale samo w sobie nie jest najbardziej typową przyczyną wyzwolenia zabezpieczeń mocy po sekwencji uruchomienia dwóch kierunków; decydujące jest dopuszczenie jednoczesnego załączenia styczników, czyli brak blokady.
W praktyce diagnostycznej warto sprawdzić: obecność i działanie styków NC do blokady, poprawność samopodtrzymania, ewentualną blokadę mechaniczną między stycznikami oraz zgodność połączeń cewek i styków pomocniczych ze schematem.
