Na wykresach/oscyloskopie wartości fizyczne odczytuje się przez zliczenie działek siatki i przemnożenie ich przez odpowiednią skalę.
1) Amplituda U

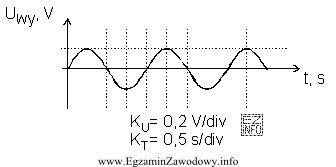

Amplituda to maksymalne wychylenie przebiegu od poziomu odniesienia (zwykle osi 0), a nie wartość "od dołka do górki". Z wykresu widać, że wierzchołek sinusoidy sięga 1 działkę powyżej osi 0. Skala pionowa wynosi KU = 0,2 V/div, więc:
U = 1 × 0,2 V = 0,2 V.
2) Okres T
Okres to czas jednego pełnego cyklu, np. od przejścia przez zero "w górę" do kolejnego identycznego przejścia. Na wykresie taki cykl zajmuje 4 działki w poziomie. Skala czasu to KT = 0,5 s/div, więc:
T = 4 × 0,5 s = 2 s.
Dlaczego pozostałe odpowiedzi są błędne?
- U=0,4 V, T=2 s – 0,4 V odpowiada napięciu międzyszczytowemu Upp (od szczytu do szczytu), bo dla sinusoidy Upp = 2U. To typowa pomyłka, gdy zamiast amplitudy zlicza się "góra–dół".
- U=0,2 V, T=1 s – poprawnie odczytana amplituda, ale błędny okres: 1 s to połowa cyklu (np. od szczytu do dołka), a nie pełny przebieg powtarzalny.
- U=0,4 V, T=1 s – łączy dwie pomyłki naraz: użycie Upp zamiast U oraz policzenie połowy okresu.
Wskazówka egzaminacyjna: zawsze sprawdź, czy pytanie dotyczy amplitudy (od 0 do szczytu) czy międzyszczytowego (od dołka do szczytu) oraz czy liczysz pełen okres, a nie półokres.
