KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2014

PYTANIE NR 30.

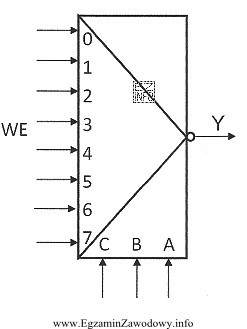

W wyniku testowania wejść adresowych wskaźnikiem stanów logicznych otrzymano wyniki A = 1, B = 0, C = 0. Bit A jest bitem LSB, Które z wejść układu przedstawionego na rysunku będzie połączone z wyjściem Y?
Ilustracja przedstawia schemat blokowy układu logicznego, prawdopodobnie dekodera, z ośmioma wejściami oznaczonymi cyframi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Linie adresowe wybierają kanał zgodnie z kodem binarnym. Skoro A jest bitem najmłodszym (waga 20), to dla A=1, B=0, C=0 otrzymujemy kod 001, czyli numer wejścia 1. Zatem z wyjściem Y zostanie połączone wejście oznaczone "1".

Pełne wyjaśnienie:

W układach z wejściami adresowymi (typowo multiplekser 8:1) trzy bity adresu wybierają, które z wielu wejść danych zostanie dołączone do wyjścia Y. Zasada jest taka sama jak przy numeracji binarnej: każdemu bitowi odpowiada określona waga, a ich suma daje numer wybranego kanału.

W treści podano, że A jest bitem LSB, czyli bitem najmłodszym o wadze 20=1. W takim zapisie kolejne bity mają wagi: A→1, B→2, C→4. Dla zmierzonych stanów logicznych A=1, B=0, C=0 numer kanału wyznaczamy jako: 1·A + 2·B + 4·C = 1·1 + 2·0 + 4·0 = 1. Kod binarny ma więc postać 001, co odpowiada wyborowi kanału 1.

Dlatego poprawna jest odpowiedź "1" – oznacza ona wejście, które przy takim adresie zostaje przełączone na wyjście Y. Pozostałe propozycje (6, 3, 7) odpowiadałyby innym kombinacjom stanów linii adresowych, np. 6 to 110, 3 to 011, a 7 to 111. Typowy błąd na egzaminie polega na odwróceniu znaczenia bitów (przyjęciu, że A jest najstarszy), co prowadziłoby do wskazania innego numeru kanału mimo poprawnego pomiaru stanów.

Wskazówka egzaminacyjna: zawsze zacznij od ustalenia, który bit jest LSB, a następnie przelicz kod na numer kanału zgodnie z wagami 1-2-4 (dla 3 bitów adresu).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Multiplekser to układ, który wybiera jedno z wielu wejść i łączy je z jednym wyjściem. W praktyce pozwala przełączać sygnał (np. jedną z 8 linii danych) na wyjście Y, sterując wyborem liniami adresowymi. Jest często spotykany w rodzinie 74HC/74LS.
LSB to bit najmłodszy, czyli o najmniejszej wadze w kodzie binarnym. Gdy A jest LSB, ma wagę 1 (20), a kolejne bity mają wagi 2, 4 itd. To determinuje, jaki numer kanału wybierze układ dla danej kombinacji A, B, C.
Traktujesz A, B, C jako bity liczby binarnej z wagami wynikającymi z LSB. Jeśli A jest LSB, to wagi wynoszą: A=1, B=2, C=4. Liczysz sumę: 1·A + 2·B + 4·C. Dla 1,0,0 wychodzi 1, czyli wybierane jest wejście 1.
Bo w kodzie binarnym pozycje bitów mają określone wagi. Przy A jako LSB zapis 001 oznacza, że ustawiony jest tylko bit o wadze 1. Wartości 2 i 4 odpowiadają ustawieniu bitów B lub C. Bez tej informacji łatwo pomylić kolejność i błędnie wskazać kanał.
Najczęściej myli się kolejność bitów (zamiana LSB/MSB), co zmienia wyliczony numer kanału. Druga pomyłka to utożsamienie numeru kanału z numerem pinu obudowy układu. Trzecia to zgadywanie "po zerach i jedynkach" bez przeliczenia wag 1-2-4.
Oznacza to, że układ przełączający (np. multiplekser) ustawia wewnętrzne ścieżki tak, aby stan logiczny z wybranego wejścia był widoczny na wyjściu Y. Pozostałe wejścia nie wpływają wtedy na Y (są odłączone w sensie funkcjonalnym).
Typowo tak: 8 kanałów wymaga 3 bitów adresu, bo 23=8. Dlatego spotkasz oznaczenia trzech wejść wyboru (np. A, B, C lub S0, S1, S2). Zawsze jednak sprawdzaj w nocie katalogowej konkretnego układu, jak producent nazywa linie adresowe.
Mierz stany na wejściach adresowych podczas przełączania sterowania (np. mikrokontrolerem lub przełącznikami). Powinieneś obserwować stabilne 0/1 zgodne z oczekiwanym kodem. Jeśli kod jest poprawny, a wyjście Y wskazuje zły kanał, podejrzewaj błędne połączenia wejść danych lub uszkodzenie układu.
Podczas uruchamiania i napraw urządzeń, gdzie jedna linia pomiarowa lub sterująca ma wybierać spośród wielu źródeł: klawiatury matrycowe, multipleksowane czujniki, przełączanie torów sygnałowych. Umiejętność odczytania adresu pomaga szybko wskazać, który kanał powinien być aktywny.
Ćwicz: (1) zamianę kodu binarnego na numer kanału przy znanym LSB, (2) odczyt prostych tablic prawdy z datasheetu, (3) rozróżnianie "numer wejścia danych" od "numeru pinu". Dobrze działa też szybka metoda wag: dla 3 bitów zawsze 1-2-4.
