KWALIFIKACJA ELM2 - WRZESIEŃ 2015

PYTANIE NR 19.
W złączu RJ-45 zarobionym w standardzie EIA/TIA T568B - prostym do drugiego pinu podłączona jest żyła w kolorze

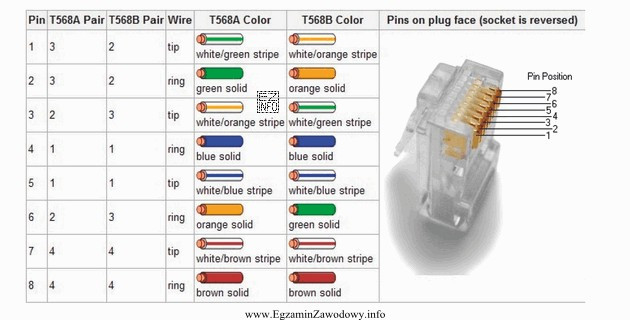

Ilustracja przedstawia tabelę oraz zdjęcie złącza RJ-45, które są związane z egzaminem zawodowym dla elektronika w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W standardzie zakończeń T568B kolejność żył od pinu 1 zaczyna się od pary pomarańczowej: biało‑pomarańczowa (pin 1) oraz pomarańczowa (pin 2). Dlatego dla drugiego pinu właściwy jest kolor pomarańczowy, a nie niebieski, zielony ani brązowy.

Pełne wyjaśnienie:

W standardzie zakończeń przewodów skrętki T568B każdemu pinowi w złączu RJ-45 przypisany jest konkretny kolor żyły. W praktyce ma to kluczowe znaczenie przy zarabianiu wtyków (patchcordy) i przy montażu gniazd, bo zamiana żył skutkuje błędną mapą połączeń, spadkiem jakości transmisji albo brakiem linku.

Dla T568B para pomarańczowa zajmuje piny 1–2 w kolejności: najpierw żyła biało‑pomarańczowa, a następnie żyła pomarańczowa. Oznacza to, że pin 2 jest przypisany do żyły w kolorze pomarańczowym.

Dlaczego pozostałe odpowiedzi są błędne?

  • Brązowym – para brązowa w T568B znajduje się na pinach 7–8, więc nie dotyczy pinu 2.
  • Niebieskim – para niebieska jest w środku złącza na pinach 4–5; częsty błąd wynika z tego, że "środek" bywa mylony z początkiem numeracji.
  • Zielonym – para zielona jest na pinach 3 oraz 6 (rozbita), więc także nie odpowiada pinowi 2.

Wskazówka egzaminacyjna: zapamiętaj, że w T568B "start" (piny 1–2) to para pomarańczowa, a para brązowa jest na końcu (7–8). Przy rozwiązywaniu zadań zawsze upewnij się, jak liczysz piny wtyku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
T568B to standard przypisania kolorów żył skrętki do pinów RJ-45. Określa kolejność żył na pinach 1–8, dzięki czemu różne urządzenia i instalacje są zgodne. W praktyce używa się go przy zarabianiu wtyków RJ-45 oraz przy montażu gniazd sieciowych.
W T568B para pomarańczowa zajmuje piny 1–2: na pinie 1 jest żyła biało‑pomarańczowa, a na pinie 2 żyła pomarańczowa. To jedna z najłatwiejszych reguł do zapamiętania przy przygotowaniu patchcordów.
Bo oba standardy wyglądają podobnie, a różnice dotyczą głównie zamiany par zielonej i pomarańczowej. Jeśli uczysz się "na pamięć" bez zrozumienia par i pinów, łatwo o interferencję i automatyczne wybranie niewłaściwej sekwencji kolorów.
Kabel prosty ma ten sam standard zakończenia na obu końcach (np. T568B–T568B). Kabel krosowany ma różne standardy po obu stronach (np. T568A–T568B), co skutkuje zamianą niektórych par. Najpewniej sprawdzisz to testerem okablowania.
Para niebieska znajduje się na pinach 4–5 (biało‑niebieska i niebieska). Jest w "środku" złącza, co bywa źródłem pomyłek. Na egzaminie warto pamiętać: piny 4–5 to zawsze para niebieska zarówno w T568A, jak i T568B.
Para brązowa jest na końcu: piny 7–8 (biało‑brązowa i brązowa). To zwykle stabilny punkt do weryfikacji kolejności – jeśli na końcu nie widzisz pary brązowej, najprawdopodobniej kolejność żył została ułożona błędnie.
W praktyce potocznie mówi się "RJ-45", ale fizycznie chodzi o złącze typu 8P8C używane w Ethernet. Na egzaminach często używa się nazwy RJ-45 jako skrótu myślowego. Najważniejsze jest rozumienie numeracji pinów i standardów T568A/T568B.
Numeracja pinów zależy od tego, z której strony patrzysz na wtyk i jak jest ułożony zatrzask. Błąd perspektywy to częsta przyczyna złych odpowiedzi. W nauce stosuj jeden, konsekwentny sposób (np. patrzenie na styki od przodu) i ćwicz na schematach.
Najprościej użyć testera okablowania, który pokaże mapę połączeń pinów 1–8 (ciągłość i ewentualne zamiany). W warunkach warsztatowych to standardowa metoda kontroli jakości. Dodatkowo można porównać kolejność kolorów przy obu końcach kabla.
Typowe błędy to: zamiana kolejności żył w jednej parze, użycie innego standardu na drugim końcu (niezamierzony kros), niedociśnięcie żyły do styków lub zbyt krótki/za długi odcinek rozkręconej pary. Skutkiem są błędy transmisji lub brak połączenia.
info

To pytanie poprawnie rozwiązuje 64% zdających egzamin. średnie

Według specjalistów z branży: "W standardzie zakończeń T568B kolejność żył od pinu 1 zaczyna się od pary pomarańczowej: biało‑pomarańczowa (pin 1) oraz pomarańczowa (pin 2)."

Źródła:

  • ANSI/TIA-568.2-D, "Balanced Twisted-Pair Telecommunications Cabling and Components Standard", tabela/mapowanie par i pinów (T568A/T568B), wersja publikacji: 2018
  • Fluke Networks – Knowledge Base/guide: "T568A and T568B wiring standards" (opis przypisań kolorów do pinów) https://www.flukenetworks.com/content/application-note-tia-568a-and-tia-568b-wiring-standards - dostęp 2026-02-27
  • Wikipedia (EN) – "TIA/EIA-568" (sekcja o T568A/T568B i przypisaniach pinów) https://en.wikipedia.org/wiki/TIA/EIA-568 - dostęp 2026-02-27

Materiały:

  • Dokumentacja producentów testerów okablowania (sekcja o pinout T568A/T568B)
  • Materiały szkolne z podstaw okablowania strukturalnego i sieci miedzianych
  • Ćwiczenia praktyczne: zaciskanie RJ-45 i sprawdzanie kolejności żył testerem
