Pojemność elektryczna linii transmisyjnej (np. pary miedzianej) wynika z budowy geometrycznej i własności dielektryka izolacji. W praktyce serwisowej mierzy się ją po to, aby ocenić stan izolacji, wykrywać uszkodzenia (zawilgocenie, przetarcia, zwarcia do ekranu/ziemi) oraz pośrednio wnioskować o długości odcinka, jeśli znana jest typowa pojemność jednostkowa.
Na czym polega poprawny pomiar pojemności?
Pojemność nie jest wielkością, którą da się wiarygodnie wyznaczyć w prostym pomiarze stałoprądowym. Typowo stosuje się pomiar impedancji przy prądzie przemiennym lub układ mostkowy. W takim podejściu kluczowe jest, że element pojemnościowy ma reaktancję zależną od częstotliwości, więc układ pomiarowy musi zawierać źródło AC (lub miernik RLC generujący sygnał testowy) i tor pomiaru napięcia/prądu albo moduł wyznaczania impedancji.

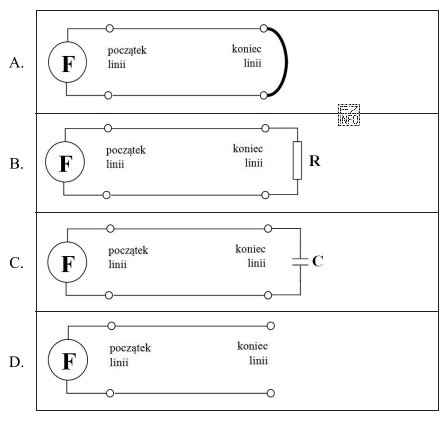

Jak rozpoznać poprawny schemat?
- Powinien zawierać pobudzenie sygnałem zmiennym (lub przyrząd RLC/mostek), a nie wyłącznie źródło DC.
- Powinien mierzyć wielkość związaną z prądem przesuniętym w fazie względem napięcia (charakterystyczne dla pojemności), a nie tylko spadek napięcia na rezystorze przy prądzie stałym.
- Powinien zakładać prawidłowe przygotowanie linii: odłączenie od urządzeń aktywnych oraz eliminację wpływu równoległych gałęzi, które zafałszują wynik.
Dlaczego pozostałe schematy bywają mylące?
Schematy typowe dla pomiaru rezystancji (omomierz/źródło DC i pomiar prądu) nie wyznaczą poprawnie pojemności, bo kondensator w stanie ustalonym dla DC "przestaje przewodzić". Układy do testu ciągłości czy zwarć sprawdzają przede wszystkim rezystancję/połączenia, a nie składową pojemnościową. Z kolei układ, który nie uwzględnia częstotliwości pomiaru lub nie zapewnia separacji badanego odcinka od reszty instalacji, może dać wynik pozornie poprawny, ale nieodnoszący się do samej linii.
Wskazówka egzaminacyjna: szukaj w schemacie elementu/trybu pomiaru AC lub przyrządu RLC/mostka oraz takiego połączenia badanego odcinka, które odpowiada pomiarowi pojemności (a nie rezystancji).
