KWALIFIKACJA MOT2 - CZERWIEC 2016

PYTANIE NR 15.
Wykonując pomiar napięcia w punkcie "A" względem masy w sprawnym technicznie układzie sterowania, woltomierz wskazuje wartość napięcia 12,0 V, co potwierdza, że

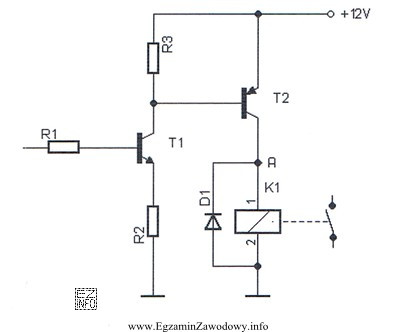

Ilustracja przedstawia schemat elektryczny związany z układem sterowania, co jest istotne w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wskazanie 12,0 V w punkcie A względem masy oznacza, że w tym punkcie występuje pełne napięcie zasilania typowe dla instalacji 12 V.
W poprawnie działającym układzie sterowania przekaźnikiem taki wynik (zależnie od miejsca pomiaru na schemacie) potwierdza obecność zasilania i warunki do przepływu prądu przez cewkę przekaźnika.

Pełne wyjaśnienie:

W instalacjach pojazdów 12 V pomiar "względem masy" służy do oceny, czy w danym punkcie obwodu występuje potencjał zasilania (około 12 V), czy też punkt jest "ściągany" do masy (około 0 V). Odczyt 12,0 V w punkcie A oznacza, że punkt A ma potencjał zbliżony do dodatniego bieguna zasilania.

W typowym układzie sterowania przekaźnikiem cewka przekaźnika jest zasilana z +12 V, a druga strona bywa przełączana do masy przez element kluczujący (np. tranzystor). Jeżeli punkt A odpowiada stronie zasilającej/połączeniu zapewniającemu dodatni potencjał w obwodzie sterowania, to wskazanie 12 V potwierdza, że zasilanie jest obecne i układ jest w stanie doprowadzić do przepływu prądu sterowania przez cewkę (przy spełnieniu warunku zamknięcia obwodu po drugiej stronie).

Stwierdzenie "dioda D1 jest w stanie przewodzenia" nie wynika automatycznie z samego faktu występowania 12 V w punkcie, ponieważ przewodzenie diody zależy od jej polaryzacji, miejsca w obwodzie i różnicy potencjałów na jej zaciskach, a nie od napięcia w pojedynczym węźle względem masy.

Odpowiedź "tranzystor T2 jest w stanie zatkania" również nie jest jednoznacznie potwierdzana samym pomiarem 12 V w punkcie A: stan tranzystora ocenia się przez analizę napięć między jego elektrodami (np. baza–emiter/bramka–źródło) i położenia punktu pomiarowego w układzie (wysoka/niska strona).

Teza "tranzystor T1 jest uszkodzony" jest wnioskiem zbyt daleko idącym: do potwierdzenia uszkodzenia potrzebne są dodatkowe pomiary (spadki napięć pod obciążeniem, ciągłość obwodu, test elementu, porównanie ze stanem sterowania). Dlatego najbardziej uzasadnione jest stwierdzenie odnoszące się do spełnienia warunków dla prądu sterowania cewki przekaźnika w sprawnym układzie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To pomiar różnicy potencjałów między badanym punktem instalacji a masą pojazdu (ujemnym biegunem akumulatora lub masą sterownika). Wynik ok. 12 V zwykle oznacza obecność zasilania, a ok. 0 V – połączenie z masą lub brak zasilania w danym miejscu.
Wskazanie 12,0 V informuje, że badany punkt ma potencjał zasilania. Czy płynie prąd przez cewkę, zależy od tego, gdzie jest punkt pomiaru na schemacie oraz czy druga strona obwodu ma zamkniętą drogę (np. przez klucz tranzystorowy do masy).
Prąd płynie dopiero wtedy, gdy obwód jest zamknięty i istnieje różnica potencjałów na odbiorniku. Możesz mieć 12 V w punkcie, ale przerwa w obwodzie (np. uszkodzona cewka, przerwany przewód) spowoduje brak przepływu prądu mimo obecności napięcia.
W praktyce spotyka się ok. 12,0–12,6 V przy niepracującym silniku (sprawny akumulator) oraz wyższe napięcie ładowania podczas pracy silnika. W zadaniach egzaminacyjnych często upraszcza się to do wartości 12 V jako napięcia zasilania układów.
Masa to punkt odniesienia 0 V, zwykle połączony z nadwoziem i minusem akumulatora. W diagnostyce ważne jest, aby wiedzieć, czy mierzysz do masy nadwozia, czy do masy sterownika, bo spadki napięć na połączeniach masowych mogą zmieniać odczyty.
Cewka przekaźnika dostaje zasilanie, a element kluczujący (np. tranzystor) dołącza jej drugi koniec do masy lub do plusa. Gdy obwód cewki się zamknie, płynie prąd sterowania, przekaźnik zadziała i przełączy styki obciążenia (np. silnik wentylatora).
Dioda przy cewce przekaźnika bywa stosowana jako zabezpieczenie przed przepięciem indukcyjnym podczas wyłączania prądu cewki. Sama obecność 12 V w punkcie pomiarowym nie przesądza o "przewodzeniu" diody, bo zależy to od kierunku polaryzacji i chwilowego stanu przełączania.
Ocena "zatkania" wymaga sprawdzenia warunków sterowania tranzystora (np. napięcia sterującego na bazie/bramce) oraz napięć w obwodzie pod obciążeniem. Pojedynczy pomiar 12 V w jednym punkcie może być niewystarczający bez odniesienia do schematu i stanu pracy.
Częste błędy to: zły punkt masy (zaśniedziałe połączenie), pomiar "w powietrzu" bez obciążenia, przypadkowe przebicie izolacji, pomylenie przewodów w złączu oraz interpretacja wyniku bez sprawdzenia, czy układ jest w stanie spoczynku czy wysterowany.
Najpierw ustal, co jest źródłem zasilania i gdzie jest masa, potem prześledź drogę prądu do odbiornika (np. cewki). Zastanów się, czy mierzony punkt leży przed odbiornikiem, za nim, czy na elemencie kluczującym. Dopiero wtedy wiąż odczyt 0 V lub 12 V z wnioskami.
