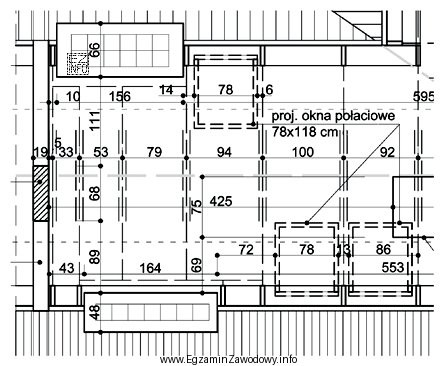

W zadaniach opartych o rzut kondygnacji poddasza sprawdza się umiejętność czytania rysunku budowlanego i poprawnego rozpoznawania oznaczeń. "Okna połaciowe" to okna montowane w połaci dachu, dlatego na rzucie mogą być pokazane innym symbolem niż klasyczne okna w ścianach.
Jak podejść do rozwiązania:
- Krok 1: Ustal, gdzie na rzucie znajdują się połacie dachu oraz przestrzeń poddasza (obrys, skosy, opisy).
- Krok 2: Odszukaj symbol okna połaciowego. Jeżeli rysunek ma legendę/oznaczenia stolarki, sprawdź je, aby nie pomylić symboli.
- Krok 3: Zlicz wszystkie wystąpienia okien połaciowych na wskazanym fragmencie rzutu. Warto wykonać zliczenie dwukrotnie (np. od lewej do prawej i od góry do dołu), aby uniknąć przeoczeń.
Odpowiedź "3 szt." wynika z poprawnego zidentyfikowania i policzenia okien połaciowych przewidzianych do montażu w połaciach dachowych na podanym fragmencie dokumentacji.
Dlaczego pozostałe odpowiedzi są błędne?
- "1 szt." i "2 szt." to typowy skutek przeoczenia jednego lub dwóch symboli (np. gdy rysunek jest zagęszczony albo okna są rozmieszczone w różnych częściach połaci).
- "4 szt." często wynika z nadliczenia, np. wliczenia elementu, który nie jest oknem połaciowym (np. innego otworu, elementu wyposażenia lub fragmentu lukarny/okna w ścianie).
Wskazówka egzaminacyjna: jeśli na rysunku występują różne typy okien, zawsze opieraj się na legendzie i na tym, czy okno jest w połaci dachu, a nie w ścianie. To najczęstsze źródło pomyłek przy takich pytaniach.
