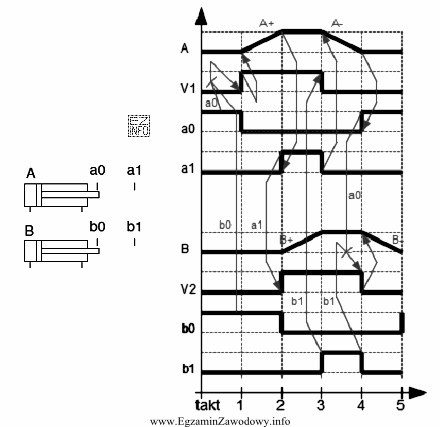

Cyklogram (diagram czasowy/sekwencyjny) opisuje, kiedy w kolejnych taktach pojawiają się sygnały z czujników oraz kiedy element wykonawczy (np. siłownik B) rozpoczyna określony ruch, tutaj: powrót tłoczyska.
Warunek "a0 w stanie wysokim i b1 w stanie wysokim" jest warunkiem typu AND (koniunkcja). Oznacza to, że sterowanie uzna warunek za spełniony dopiero wtedy, gdy oba sygnały jednocześnie mają stan wysoki. W praktyce odpowiada to sytuacji, w której układ "czeka" na potwierdzenie dwóch zdarzeń (np. osiągnięcie położenia przez element A oraz potwierdzenie położenia elementu B) zanim uruchomi powrót siłownika B.
Odpowiedzi zawierające "lub" opisują warunek typu OR (alternatywa). Taki zapis dopuszczałby rozpoczęcie powrotu już przy pojawieniu się tylko jednego z sygnałów, co w układach sekwencyjnych często prowadziłoby do nieprawidłowej kolejności ruchów lub do ryzyka kolizji elementów. Dlatego "lub" nie jest równoważne z "i" w logice sterowania.
Warianty z "a0 w stanie niskim" zmieniają znaczenie sygnału a0 na przeciwne (negacja warunku). To typowy błąd interpretacyjny: student kojarzy a0 jedynie z "czujnikiem A", ale pomija, że kluczowe jest, czy w danym kroku wymagany jest stan wysoki czy niski. W sterowaniu sekwencyjnym różnica między stanem wysokim i niskim jest krytyczna, bo determinuje, czy zdarzenie zostało potwierdzone.
Na egzaminie warto stosować prostą procedurę: (1) zidentyfikować krok/takt, (2) odczytać warunki wejściowe przypisane do rozpoczęcia ruchu, (3) sprawdzić, czy jest to koniunkcja ("i") czy alternatywa ("lub"), (4) dopiero wtedy wybrać odpowiedź.
