Moc elektryczna oddawana przez panel fotowoltaiczny w danym punkcie pracy wynosi P = U · I. Na charakterystyce prądowo-napięciowej (I-V) każdy punkt oznacza jednocześnie parę wartości: napięcie U i odpowiadający mu prąd I. Z tego powodu "największa moc" nie wynika z samego wyboru największego napięcia albo największego prądu, tylko z porównania wartości iloczynu U·I dla rozważanych punktów.

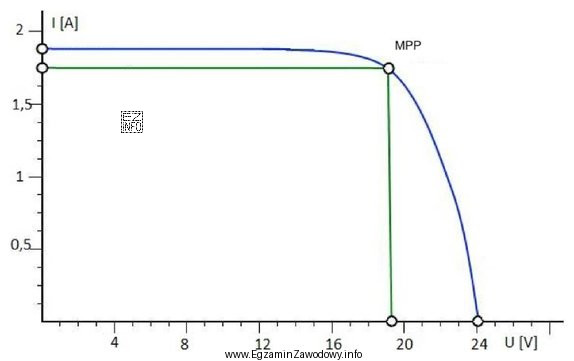

Punkt mocy maksymalnej (MPP) leży zwykle w okolicy "załamania" krzywej I-V: przy małym U prąd jest duży, ale moc jest ograniczona małym napięciem; przy dużym U prąd jest już mały, więc mimo dużego napięcia moc także spada. Maksimum występuje pośrednio – tam, gdzie kompromis między U i I daje największy iloczyn.
Odpowiedź "U = 19 V" jest poprawna, ponieważ zgodnie z treścią zadania wynika z wykresu, że właśnie przy tym napięciu panel osiąga największą moc (czyli MPP).
- "I = 2,0 A" jest mylące, bo sam prąd nie wyznacza mocy; przy tym prądzie napięcie może być zbyt małe, by moc była największa.
- "I = 1,5 A" analogicznie: bez odpowiadającego napięcia nie da się stwierdzić, że moc jest maksymalna; to typowy błąd polegający na wybieraniu wartości z jednej osi wykresu.
- "U = 24 V" często odpowiada napięciom bliskim obwodu otwartego, gdzie prąd znacząco maleje. Duże U nie gwarantuje dużej mocy, jeśli I jest mały.
Wskazówka egzaminacyjna: gdy pytanie dotyczy największej mocy z wykresu I-V, myśl "maksimum U·I", a nie "maksimum U" lub "maksimum I".
