Rozpoznawanie złączy światłowodowych jest praktyczną umiejętnością potrzebną przy montażu i eksploatacji torów optycznych (patchcordy, pigtiale, adaptery w przełącznicach). W tym zadaniu należy dopasować typ złącza do jego cech konstrukcyjnych widocznych na ilustracji.

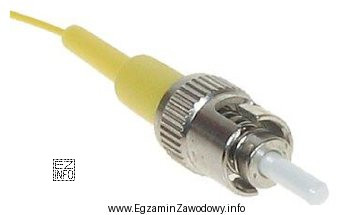

Odpowiedź "ST" jest poprawna, gdy przedstawione złącze ma typowe cechy złącza ST, w szczególności bagnetowy sposób blokowania (charakterystyczne wsunięcie i przekręcenie w celu zablokowania). To jest najważniejsza cecha odróżniająca ten typ od wielu innych rozwiązań spotykanych w sieciach światłowodowych.
Dlaczego pozostałe odpowiedzi są błędne w takim ujęciu:
- "LC" – to złącze jest zwykle kojarzone z małym formatem i zatrzaskiem (mechanika podobna do "wtyku" z zapadką). Jeżeli na ilustracji widać mechanizm bagnetowy, wybór LC wynika najczęściej z mylenia popularności złącza z jego wyglądem.
- "SC" – złącze SC jest typowo zatrzaskowe i ma inną geometrię obudowy niż ST. Błąd wyboru SC bywa skutkiem uogólnienia "większe złącze = SC", bez sprawdzenia sposobu blokady.
- "FC" – złącze FC jest kojarzone z gwintowanym łączeniem (nakręcanie). Jeśli na ilustracji nie ma gwintu/nakrętki, wskazanie FC to zwykle efekt skojarzenia z "metalową" obudową, a nie z realnym mechanizmem mocowania.
Wskazówka egzaminacyjna: przy pytaniach obrazkowych najpierw szukaj mechanizmu łączenia (bagnet/zatrzask/gwint), dopiero potem oceniaj rozmiar złącza. To ogranicza pomyłki wynikające z podobieństwa kształtów i skrótowych nazw.
