KWALIFIKACJA BUD14 + BUD15 - STYCZEŃ 2015

PYTANIE NR 5.
Zbrojenie główne pokazanej na rysunku stopy fundamentowej stanowi

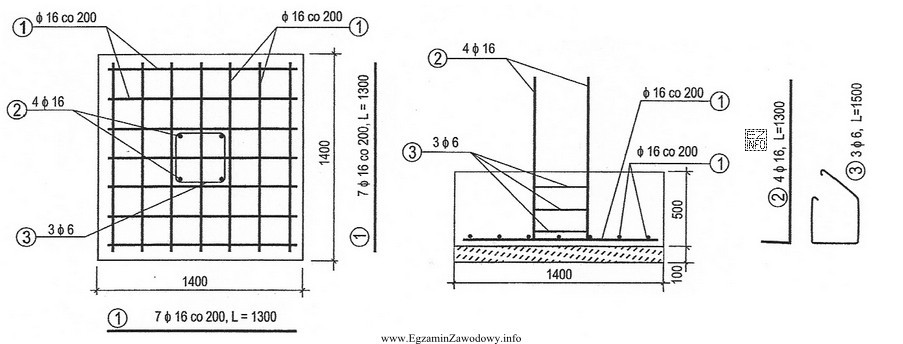

Ilustracja przedstawia rysunek techniczny fundamentu, który jest częścią egzaminu zawodowego dla technika robót
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zbrojenie główne stopy to siatka prętów w dolnej części, ułożona w dwóch prostopadłych kierunkach. Na rysunku opis "7 φ 16 co 200" występuje dla obu kierunków, więc liczba prętów wynosi 7 + 7 = 14. Pręty słupa (4 φ 16) i strzemiona nie należą do zbrojenia głównego stopy.

Pełne wyjaśnienie:

Zbrojenie główne stopy fundamentowej stanowią pręty ułożone w dolnej strefie elementu, tworzące siatkę pracującą w dwóch prostopadłych kierunkach. Taka siatka przenosi obciążenia od słupa i rozkłada je na grunt, dlatego na rysunku zwykle podaje się osobno liczbę/średnicę prętów dla kierunku "poziomego" i "pionowego" w rzucie stopy.

W tym zadaniu przy opisie pozycji zbrojenia siatki widnieje zapis: "7 φ 16 co 200, L = 1300". Ten sam zapis pojawia się dwukrotnie (dla obu kierunków ułożenia prętów siatki). Oznacza to, że w jednym kierunku jest 7 prętów Ø16, a w kierunku prostopadłym również 7 prętów Ø16. Zbrojenie główne stopy (siatka) ma więc łącznie 7 + 7 = 14 prętów Ø16, co odpowiada odpowiedzi 14Ø16.

  • Dlaczego 11Ø16 jest błędne? To typowy wynik pominięcia części prętów albo błędnego "korygowania" liczby bez podstawy w opisie rysunku; na rysunku wskazano po 7 prętów w każdym z dwóch kierunków.
  • Dlaczego 7Ø16 jest błędne? Ta odpowiedź odpowiada liczbie prętów tylko w jednym kierunku siatki. Zbrojenie główne stopy obejmuje oba kierunki, więc należy je zsumować.
  • Dlaczego 18Ø16 jest błędne? Taki wynik najczęściej powstaje przez doliczenie do siatki stopy zbrojenia startowego słupa (4Ø16). Pręty słupa i strzemiona są oddzielnymi pozycjami zbrojenia i nie wchodzą do "zbrojenia głównego stopy".

Wskazówka egzaminacyjna: przy zadaniach z rysunkiem zawsze sprawdzaj, czy opis prętów nie jest podany osobno dla dwóch osi/kierunków (np. pod rzutem i z boku). Jeśli dotyczy siatki, zazwyczaj trzeba zsumować liczbę prętów w obu prostopadłych kierunkach, a nie wybierać wartość z jednego opisu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zapis 14Ø16 oznacza 14 prętów zbrojeniowych o średnicy 16 mm. Nie mówi sam w sobie o rozstawie ani długości prętów; te informacje zwykle są podane osobno, np. jako "co 200" (rozstaw) i "L=1300" (długość).
Zbrojenie główne stopy to siatka prętów ułożona w dolnej części stopy, zwykle pokazana w rzucie jako krzyżujące się linie. Jest opisana jako pręty w dwóch prostopadłych kierunkach. Zbrojenie słupa (pionowe) i strzemiona są zwykle osobnymi pozycjami.
Siatka zbrojeniowa pracuje w dwóch osiach, bo stopa przenosi obciążenia i momenty w układzie przestrzennym. Dlatego na rysunku podaje się pręty dla kierunku X i Y. Jeśli opis brzmi "7 prętów" w każdym kierunku, to łącznie w siatce jest 7 + 7 prętów.
To informacja o zbrojeniu: 7 prętów o średnicy Ø16, ułożonych w rozstawie co 200 mm. W stopie taki zapis może pojawić się osobno dla dwóch prostopadłych kierunków siatki. Wtedy liczby prętów z obu kierunków należy zsumować.
Zwykle nie. Pręty startowe słupa (pionowe, np. 4Ø16) są zbrojeniem elementu pionowego i stanowią oddzielną pozycję na rysunku. Zbrojenie główne stopy dotyczy siatki dolnej stopy. Na egzaminie trzeba świadomie rozdzielać te pozycje.
Najczęstsze błędy to: (1) odczytanie liczby prętów tylko z jednego kierunku siatki (np. 7 zamiast 14), (2) doliczenie prętów słupa do siatki stopy, (3) pominięcie faktu, że ten sam opis może wystąpić dwa razy (dla dwóch osi).
Siatka stopy to długie, proste pręty w rzucie, tworzące kratownicę w dwóch kierunkach. Strzemiona dotyczą zwykle słupa/żebra i na rysunku są pokazane jako zamknięty kształt (ramka) w przekroju, z własną średnicą (np. Ø6) i często inną pozycją niż pręty siatki.
Informacja L=... pojawia się, gdy rysunek lub zestawienie podaje długość pojedynczego pręta danej pozycji (np. pręta prostego w siatce). To ułatwia przygotowanie stali i kontrolę. Długość nie zmienia liczby prętów, tylko mówi, jak długi jest każdy z nich.
"Co 200" oznacza rozstaw 200 mm między sąsiednimi prętami w danym kierunku. To nie jest liczba prętów. Liczbę prętów odczytuje się z zapisu typu "7 φ 16", a rozstaw pomaga sprawdzić, czy układ prętów pasuje do wymiarów stopy i otuliny.
Ćwicz na przykładach: rozpoznawanie pozycji prętów, odczyt "liczba–średnica–rozstaw–długość", oraz rozdzielanie zbrojenia stopy i słupa. Pomaga zasada: siatka stopy = dwa kierunki, więc często trzeba sumować pręty z opisów dla obu osi.
info

Statystycznie 50% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Zbrojenie główne stopy to siatka prętów w dolnej części, ułożona w dwóch prostopadłych kierunkach."

Źródła:

  • PN-EN 1992-1-1:2008 Eurokod 2: Projektowanie konstrukcji z betonu – Część 1-1: Reguły ogólne i reguły dla budynków (definicje i zasady ogólne zbrojenia elementów żelbetowych)
  • PN-EN 13670:2011 Wykonywanie konstrukcji betonowych (zasady wykonania i kontroli zbrojenia przed betonowaniem)

Materiały:

  • Podręczniki i skrypty z rysunku technicznego budowlanego oraz rysunku zbrojeniowego
  • Materiały dydaktyczne o zbrojeniu elementów żelbetowych (stopy, ławy, płyty)
  • Normy i standardy wykonania konstrukcji betonowych i żelbetowych (do zasad ogólnych i terminologii)
