Prędkość ruchu siłownika pneumatycznego (zarówno wysuwu, jak i wsuwu) jest w praktyce determinowana przede wszystkim przez ilość (natężenie) przepływu powietrza dopływającego do odpowiedniej komory siłownika oraz/lub przez warunki jego odpływu z drugiej komory. Dlatego w układach przemysłowych stosuje się elementy regulacyjne, najczęściej zawory dławiąco-zwrotne / regulatory przepływu, które pozwalają płynnie ustawić prędkość w jednym kierunku przy swobodnym przepływie w kierunku przeciwnym.

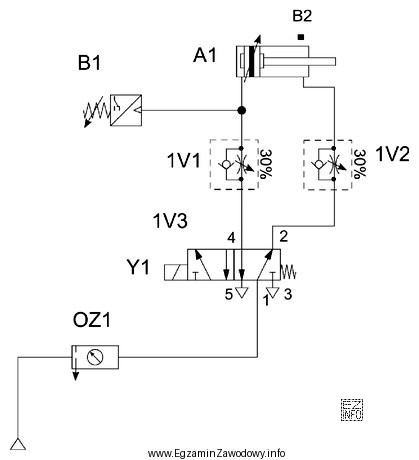

Odpowiedź "1V1" jest właściwa, ponieważ jest to element, którego zmiana parametru nastawnego (np. stopnia dławienia) powoduje zmianę przepływu powietrza w gałęzi związanej z wsuwaniem tłoczyska. Gdy dławienie jest większe, przepływ maleje, a siłownik porusza się wolniej; gdy dławienie jest mniejsze, przepływ rośnie, a siłownik porusza się szybciej.
- Odpowiedź "1V2" jest niepoprawna, ponieważ dotyczy innego elementu układu (zwykle drugiego regulatora) przypisanego do przeciwnego kierunku ruchu lub innej gałęzi. Zmiana jego nastawy wpływałaby na inny etap pracy siłownika niż wsuwanie.
- Odpowiedź "B1" jest niepoprawna, ponieważ elementy oznaczane jako "B" w typowych schematach dydaktycznych często pełnią funkcje pomocnicze (np. czujnikowe/ograniczające/tłumiące), ale nie są podstawowym elementem nastawiającym przepływ dla prędkości wsuwania. Zmiana ich parametrów nie daje bezpośredniej, przewidywalnej regulacji prędkości ruchu tłoczyska.
- Odpowiedź "B2" jest niepoprawna z analogicznego powodu: nie jest to element służący do nastawy przepływu w torze decydującym o prędkości wsuwania, więc jego parametry nie stanowią typowego "pokrętła" prędkości tego ruchu.
Wskazówka egzaminacyjna: przy pytaniach o prędkość siłownika najpierw ustal, który kierunek ruchu analizujesz (wsuwanie czy wysuwanie), a następnie znajdź na schemacie element regulacji przepływu w gałęzi zasilania/odpowietrzania odpowiadającej temu kierunkowi. To zwykle będzie właściwa odpowiedź.
