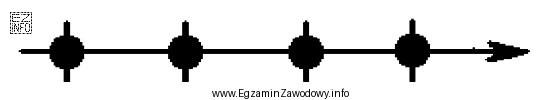

Na mapie wyrobisk górniczych informacje technologiczne i organizacyjne (np. rodzaje transportu, uzbrojenie wyrobisk, elementy wentylacji) przedstawia się przy użyciu znaków umownych. Poprawne odczytanie takiego znaku wymaga znajomości przyjętej legendy oraz praktyki w analizie dokumentacji górniczej.
Odpowiedź "przenośnik zgrzebłowy" jest właściwa, ponieważ ten typ przenośnika ma w dokumentacji kartograficznej odrębne, ustalone oznaczenie i jest powszechnie wykazywany na mapach rejonów eksploatacyjnych jako element odstawy urobku. Przenośnik zgrzebłowy (zgrzebłowy/łańcuchowy) pracuje zwykle w warunkach, gdzie urobek jest przemieszczany po rynnie z użyciem zgrzebeł na łańcuchu.
Odpowiedź "przenośnik taśmowy" jest błędna, bo taśmociągi mają inne przeznaczenie i inną symbolikę; na mapach zwykle rozróżnia się typ odstawy właśnie po to, by nie mylić taśmociągu z przenośnikiem zgrzebłowym.
Odpowiedź "droga dla przewozu oponowego" również nie pasuje, ponieważ droga/tor przewozu ludzi i materiałów jest elementem komunikacyjnym, a nie urządzeniem odstawy urobku; w legendach map jest oznaczana inaczej niż przenośniki.
Odpowiedź "lutniociąg wykonany z lutni blaszanych" jest błędna, bo lutniociąg należy do infrastruktury wentylacyjnej (doprowadzanie powietrza), a jego znaki umowne są odmienne od znaków urządzeń transportowych. Typ lutni (np. blaszane) może być dodatkowo opisywany, ale nie jest tym samym co oznaczenie przenośnika.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawiają się zarówno elementy transportu, jak i wentylacji, warto najpierw rozstrzygnąć, do której grupy należy znak (urządzenia odstawy vs instalacje wentylacyjne), a dopiero potem dopasować konkretny typ.
