KWALIFIKACJA ELM3 - STYCZEŃ 2018



PYTANIE NR 36.

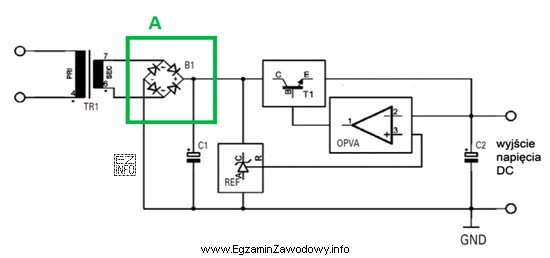

Na podstawie przedstawionego schematu zasilania określ, który podzespół należy zamontować w miejscu oznaczonym literą A.
Na podstawie przedstawionego schematu zasilania określ, który podzespół
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie w miejscu oznaczonym literą A widoczny jest symbol mostka Graetza, który służy do prostowania prądu przemiennego na prąd stały. Jest to układ czterech diod połączonych w taki sposób, że na wyjściu uzyskuje się prąd jednokierunkowy niezależnie od polaryzacji napięcia wejściowego.
