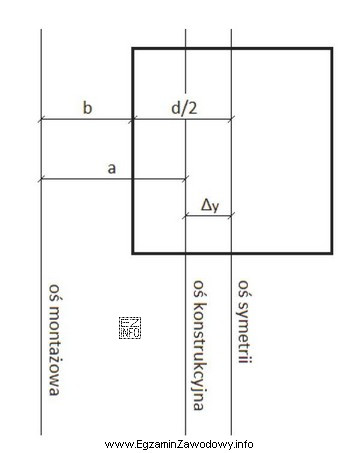

Odchyłka pozioma ∆y posadowienia podstawy słupa jest opisana w zadaniu jako różnica pomiędzy osiami: symetrii i konstrukcyjną. W praktyce oznacza to, że z rysunku/schematu odczytuje się (lub przyjmuje) odległości, które wyznaczają położenie obu osi w tym samym układzie odniesienia (np. od tej samej krawędzi, punktu lub linii bazowej), a następnie wyznacza się ich różnicę.
W zależności ∆y = (b + d/2) - a część (b + d/2) reprezentuje położenie jednej z osi (wynikające z odległości b powiększonej o połowę wymiaru d), natomiast a opisuje położenie drugiej osi w tym samym odniesieniu. Zapis w postaci "wartość pierwszej osi minus wartość drugiej osi" jest spójny z definicją odchyłki jako różnicy położeń.
Dlaczego pozostałe odpowiedzi są błędne?
- ∆y = (b - d/2) + a – zmienia znak przy d/2 oraz dodaje a, co odpowiada innej interpretacji geometrii (jakby połowa d była odejmowana i jeszcze sumowana z a zamiast tworzyć różnicę osi).
- ∆y = (d/2 - b) + a – odwraca kolejność składników (d/2 względem b), przez co zmienia sens położenia osi wynikający z oznaczeń, a dodatkowo dodaje a, co zwykle nie odpowiada "różnicy" położeń.
- ∆y = (d/2 - b) - a – mimo że pojawia się odejmowanie a, nadal odwrócenie d/2 - b zmienia kierunek wyznaczenia położenia osi w porównaniu do schematu, prowadząc do niewłaściwego znaku lub wartości.
W zadaniach tego typu kluczowe jest: (1) konsekwentne przyjęcie jednego punktu odniesienia, (2) poprawne odczytanie, czy dana oś leży w odległości b + d/2 czy b - d/2, oraz (3) zapisanie odchyłki jako różnicy położeń, a nie sumy niepowiązanych odległości.
