Chropowatość powierzchni na rysunku technicznym jest podawana za pomocą oznaczenia struktury powierzchni (symbolu chropowatości) połączonego z konkretną powierzchnią linią odniesienia/strzałką. Najczęściej spotykanym parametrem w dokumentacji jest Ra, czyli średnie arytmetyczne odchylenie profilu, podawane zwykle w µm. Wartość liczbową należy zawsze interpretować jako wymaganie jakości powierzchni dla tej powierzchni, do której prowadzi oznaczenie.

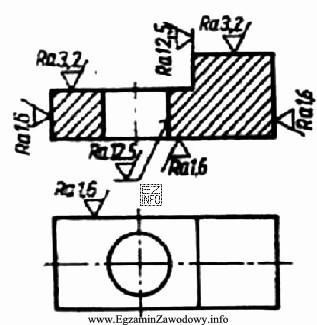

W tym zadaniu pytanie dotyczy powierzchni podstawy. Zgodnie z oznaczeniem przypisanym do podstawy, wymagana chropowatość wynosi 1,6. Odczyt opiera się na dwóch krokach: (1) jednoznaczne ustalenie, że linia odniesienia wskazuje podstawę, a nie inną ściankę elementu, oraz (2) przepisanie wartości liczbowej z oznaczenia.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 3,2 – to inna, często spotykana klasa chropowatości; może pasować do mniej wymagających powierzchni, ale nie jest wartością przypisaną do podstawy w tym zadaniu.
- 12,5 – oznacza znacznie bardziej chropowatą powierzchnię (zwykle po obróbce zgrubnej), więc nie odpowiada wymaganiu wskazanemu dla podstawy.
- 17,5 – jest wartością nietypową w podstawowych zestawach przykładów egzaminacyjnych i również nie wynika z oznaczenia przypisanego do podstawy.
W kontekście BHP i higieny pracy warto pamiętać, że chropowatość wpływa m.in. na możliwość skutecznego czyszczenia, ryzyko powstawania zadziorów, tarcie oraz zużycie elementów. Dlatego poprawny odczyt wymagań z dokumentacji technicznej jest praktyczną kompetencją w ocenie bezpieczeństwa użytkowania wyrobów i stanowisk pracy.
