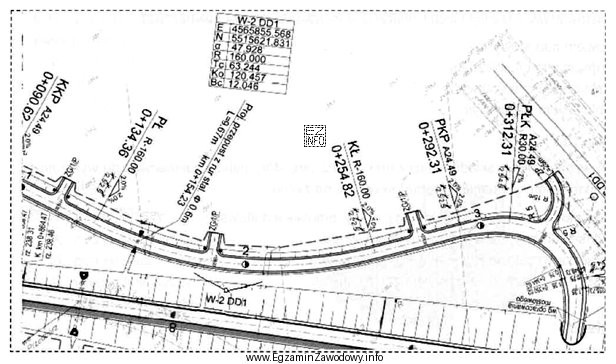

W zadaniach dotyczących geometrii trasy na planie sytuacyjnym kluczowe jest rozpoznanie, co dokładnie oznacza "łuk kołowy w wierzchołku W–2". Chodzi o fragment trasy poprowadzony po okręgu (łuk), w miejscu wskazanego wierzchołka, a więc o długość krzywej, a nie o długość odcinka prostej.
Długość łuku można uzyskać na dwa typowe sposoby (zależy od tego, jakie dane znajdują się na planie):
- Odczyt bezpośredni – jeżeli plan zawiera tabelę elementów łuku, opis łuku lub wartość długości łuku podaną przy wierzchołku.
- Obliczenie – gdy podany jest promień R oraz kąt (np. kąt środkowy). Wtedy korzysta się z zależności: długość łuku jest proporcjonalna do promienia i kąta (dla kąta w radianach: L = R·α). W praktyce na rysunkach drogowych kąty bywają podane w stopniach, więc trzeba uważać na poprawne przeliczenie jednostek.
Odpowiedź "120,457 m" jest poprawna, ponieważ odpowiada długości łuku przypisanego do wierzchołka W–2 na planie (po właściwym odczycie lub wyznaczeniu z danych rysunkowych). Pozostałe wartości są typowymi dystraktorami, które mogą wynikać z błędów technicznych:
- "160,000 m" często odpowiada pokusie wybrania liczby "okrągłej" lub może wynikać z błędnego odczytu innego elementu (np. długości odcinka stycznej, innego łuku albo wartości z innego wierzchołka).
- "63,244 m" może wynikać z pomylenia połowy łuku z całym łukiem albo z błędu w przeliczeniu skali/parametrów.
- "12,046 m" bywa skutkiem przesunięcia przecinka (błąd rzędu wielkości) albo odczytu długości krótkiego fragmentu pomocniczego, nie zaś całego łuku.
Wskazówka egzaminacyjna: najpierw upewnij się, że identyfikujesz dokładnie ten łuk, o który pyta zadanie (W–2), następnie sprawdź, czy plan podaje długość łuku wprost. Jeśli trzeba liczyć, kontroluj jednostki i sens wyniku (czy jest realistyczny dla skali i promienia łuku).
