KWALIFIKACJA ELE2 - CZERWIEC 2022 (test 2)



PYTANIE NR 10.

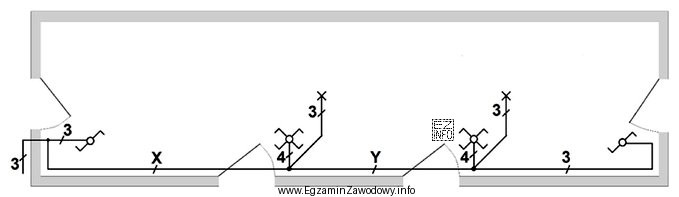

Ile powinna wynosić minimalna liczba żył przewodów w miejscach oznaczonych X oraz Y na przedstawionym schemacie instalacji elektrycznej, aby po jej wykonaniu zgodnie z tym schematem możliwe było jednoczesne sterowanie oświetleniem w obu punktach oświetleniowych niezależnie czterema łącznikami?
Ile powinna wynosić minimalna liczba żył przewodów w miejscach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie widzimy, że w miejscu oznaczonym jako X i Y mamy do czynienia z przełącznikami schodowymi i krzyżowymi, które umożliwiają sterowanie oświetleniem z różnych punktów. W miejscu X mamy trzy przełączniki (dwa schodowe i jeden krzyżowy), co wymaga przewodu czterożyłowego (trzy dla przełączników plus jedna dla neutralnego). W miejscu Y mamy cztery przełączniki (dwa schodowe i dwa krzyżowe), co wymaga przewodu pięciożyłowego (cztery dla przełączników plus jedna dla neutralnego).
