W układzie sterowania pchającym siłownikiem jednostronnego działania kluczowe jest rozpoznanie dwóch elementów: typu siłownika oraz typu zaworu rozdzielającego.
Siłownik jednostronnego działania wykonuje ruch roboczy (np. wysuw/pchnięcie) dzięki doprowadzeniu medium tylko do jednej komory. Powrót do położenia wyjściowego realizuje zazwyczaj sprężyna wbudowana w siłownik. Na schemacie często oznacza to jeden przewód roboczy do siłownika i symbol sprężyny po stronie powrotu.
Monostabilny elektrozawór rozdzielający (monostabilny rozdzielacz sterowany elektromagnesem) ma jedno położenie stabilne – po zaniku zasilania cewki wraca sprężyną do położenia spoczynkowego. W praktyce dla siłownika jednostronnego działania typowo spotyka się rozdzielacz 3/2, który w jednym położeniu zasila siłownik, a w drugim umożliwia jego odpowietrzenie (co pozwala sprężynie w siłowniku wykonać powrót).

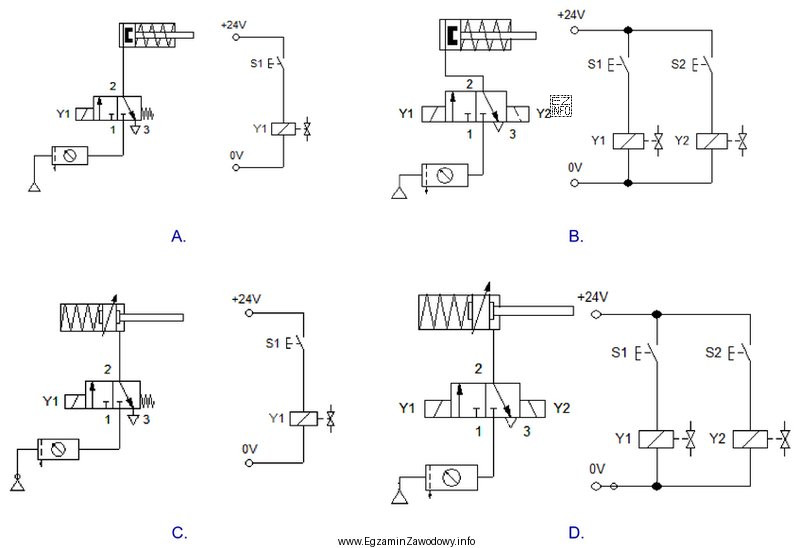

Dlatego poprawny schemat to taki, który jednocześnie spełnia warunki:
- siłownik ma jedno przyłącze robocze i powrót sprężyną,
- zawór jest monostabilny (powrót sprężyną do położenia spoczynkowego),
- zawór zapewnia logiczny tor zasilanie/odpowietrzenie siłownika w zależności od wysterowania cewki.
Pozostałe schematy są błędne, jeśli przedstawiają np. siłownik dwustronnego działania (dwa przyłącza robocze), rozdzielacz bistabilny (dwa położenia stabilne bez sprężynowego powrotu) albo takie połączenie, w którym w stanie spoczynku siłownik nie ma możliwości odpowietrzenia i sprężyna nie mogłaby wykonać powrotu.
Wskazówka egzaminacyjna: najpierw policz przyłącza i sprawdź, czy na symbolu siłownika jest sprężyna. Dopiero potem oceń, czy zawór ma sprężynę powrotną (monostabilność) i czy jego położenie spoczynkowe odpowiada wymaganej funkcji układu.
