KWALIFIKACJA ELM3 - CZERWIEC 2009

PYTANIE NR 7.

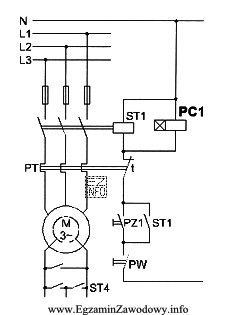

Na fragmencie schematu obwodu sterowania silnika trójfazowego element oznaczony symbolem PC1 to
Ilustracja przedstawia schemat obwodu sterowania silnika trójfazowego, co jest typowym zagadnieniem w kontekście egzaminów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przekaźnik czasowy służy do realizacji zwłoki załączenia lub wyłączenia w obwodzie sterowania, np. do sekwencji rozruchu albo opóźnionego odpadania stycznika. Na schemacie rozpoznaje się go po oznaczeniu i funkcji w torze sterowania, a nie po torze mocy.

Pełne wyjaśnienie:

W obwodach sterowania silników trójfazowych często występują elementy realizujące logikę pracy napędu: przyciski, styczniki, przekaźniki pomocnicze, zabezpieczenia oraz elementy czasowe. Przekaźnik czasowy jest elementem, który wprowadza kontrolowaną zwłokę (opóźnienie) zadziałania lub powrotu styków. Dzięki temu można np. uruchamiać urządzenia w określonej kolejności, realizować opóźnione wyłączenie wentylatora, zwłokę przełączeń czy krótkie podtrzymanie sygnału sterującego.

Odpowiedź "przekaźnik czasowy" pasuje do elementu sterującego, który nie przenosi prądu silnika (jak stycznik), tylko wpływa na przebieg sygnałów w obwodzie sterowania. Typowe objawy obecności takiego elementu na schemacie to: cewka/oznaczenie przekaźnika oraz styki sterujące umieszczone w innych miejscach układu, które mają działać z opóźnieniem.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "stycznik trójfazowy" jest łącznikiem mocy do załączania silnika i zwykle występuje w torze głównym (mocy) oraz ma odpowiednie oznaczenia styków głównych. W fragmencie obwodu sterowania stycznik pojawia się głównie jako cewka i styki pomocnicze, ale jego funkcją nie jest realizacja zwłoki czasowej.
  • "mechanizm krzywkowy" to element mechaniczny, spotykany np. w napędach/krzywkach i w łącznikach krzywkowych, a nie jako standardowy element elektryczny w schemacie obwodu sterowania silnika w szafie sterowniczej. Taka odpowiedź jest typowym "rozpraszaczem" z innej dziedziny mechaniki.
  • "przekaźnik termiczny" (zabezpieczenie przeciążeniowe) reaguje na prąd i nagrzewanie się elementu bimetalowego; jego zadaniem jest ochrona silnika, a nie generowanie zwłoki funkcyjnej sterowania. Na schematach bywa powiązany ze stycznikiem i ma styki rozwierne w obwodzie sterowania, ale cel jest ochronny, nie sekwencyjny.

Wskazówka egzaminacyjna: jeśli pytanie dotyczy identyfikacji elementu z fragmentu schematu, zawsze analizuj rolę w obwodzie (zabezpieczenie, łączenie mocy, logika sterowania, czas) oraz to, czy element jest w torze sterowania czy w torze mocy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Przekaźnik czasowy to aparat sterowniczy, który przełącza swoje styki po upływie ustawionego czasu (zwłoki). Stosuje się go w obwodach sterowania, aby uzyskać opóźnione załączenie/wyłączenie sygnału, np. w sekwencjach rozruchu lub opóźnionym zatrzymaniu.
Najczęściej rozpoznaje się go po symbolu cewki przekaźnika oraz stykach, przy których zaznaczono funkcję czasową (zwłoka). Pomaga też oznaczenie elementu w legendzie schematu i analiza, czy element wpływa na logikę sterowania, a nie na tor mocy silnika.
Stycznik trójfazowy służy do łączenia prądu w torze mocy (załączanie/wyłączanie zasilania silnika), a przekaźnik czasowy realizuje funkcję czasową w torze sterowania. Stycznik może być sterowany z opóźnieniem, ale samo opóźnienie zapewnia właśnie przekaźnik czasowy.
Zwłoka załączenia oznacza, że po podaniu sygnału na cewkę styki przełączą się dopiero po odliczeniu czasu. Zwłoka wyłączenia oznacza, że po zaniku sygnału styki pozostają w stanie zadziałania jeszcze przez ustawiony czas. To częste funkcje w automatyce.
Stosuje się je m.in. do sekwencyjnego uruchamiania napędów, opóźnionego startu kolejnych urządzeń, opóźnionego odłączenia wentylacji, realizacji krótkich podtrzymań sygnałów lub do przełączeń w prostych układach rozruchowych, gdy nie używa się sterowników PLC.
Przekaźnik termiczny reaguje z pewną bezwładnością (nagrzewanie bimetalu), ale jego celem jest ochrona silnika przed przeciążeniem. Nie jest to regulowana zwłoka sterowania do sekwencji pracy. Dlatego nie traktuje się go jako zamiennika przekaźnika czasowego w logice sterowania.
Częsty błąd to mylenie toru mocy z torem sterowania i wybieranie stycznika tam, gdzie pytanie dotyczy elementu logicznego. Inny błąd to ignorowanie legendy/oznaczeń oraz zakładanie, że skrót literowy zawsze oznacza to samo w każdej dokumentacji.
W praktyce identyfikuje się go po opisie na froncie (funkcja czasowa, zakres nastaw), pokrętłach/ustawieniach czasu, diodach sygnalizacyjnych oraz oznaczeniach zacisków. Potem porównuje się oznaczenie aparatu z dokumentacją (np. symbolem i numerem elementu).
Oznaczenia literowo-liczbowe zależą od przyjętej konwencji w projekcie i legendy schematu. Różne firmy mogą stosować inne skróty lub inaczej przypisywać litery do aparatów. Dlatego zawsze należy odczytywać oznaczenia w kontekście konkretnej dokumentacji, a nie "z pamięci".
Ćwicz czytanie schematów: rozpoznawanie cewek, styków NO/NC, samopodtrzymania, zabezpieczeń i elementów czasowych. Ucz się typowych funkcji aparatów (stycznik, przekaźnik, termik, czasówka) oraz sprawdzaj legendę. Pomaga też analiza przykładowych układów rozruchu.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Przekaźnik czasowy służy do realizacji zwłoki załączenia lub wyłączenia w obwodzie sterowania, np. do sekwencji rozruchu albo opóźnionego odpadania stycznika."

Źródła:

  • IEC 60617 (Graphical symbols for diagrams) – baza symboli graficznych dla schematów elektrycznych, https://webstore.iec.ch/publication/6047 (dostęp: 2026-02-28)
  • IEC 81346-1: Industrial systems, installations and equipment and industrial products — Structuring principles and reference designations — Part 1, https://webstore.iec.ch/publication/6809 (dostęp: 2026-02-28)

Materiały:

  • Katalogi i instrukcje producentów przekaźników czasowych (funkcje, zakresy nastaw, zaciski)
  • Podręczniki do elektrotechniki/automatyki: aparatura łączeniowa i układy sterowania silników
  • Normy dotyczące symboli graficznych i oznaczeń referencyjnych w dokumentacji elektrycznej (do nauki czytania schematów)
