KWALIFIKACJA INF1 - CZERWIEC 2020 (test 3)

PYTANIE NR 30.

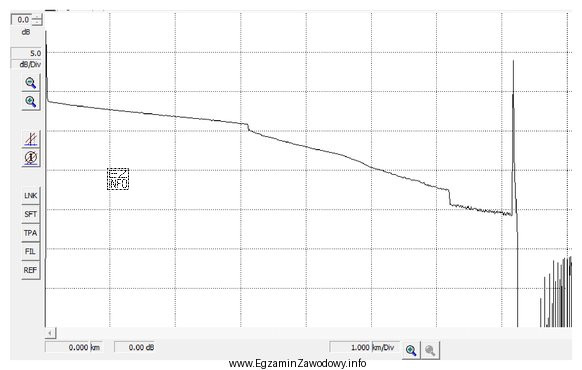

Na podstawie przedstawionego reflektogramu traktu optycznego można wysnuć wniosek, że cały badany trakt składa się z
Ilustracja przedstawia reflektogram traktu optycznego, który jest wykorzystywany w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W reflektogramie o liczbie odcinków toru wnioskuje się z liczby wyraźnych zdarzeń rozdzielających fragmenty oraz z porównania nachylenia przebiegu. Różne tłumienie oznacza różne nachylenia kolejnych fragmentów krzywej. Trzy odcinki o różnych nachyleniach wskazują na 3 włókna o różnym tłumieniu.

Pełne wyjaśnienie:

Reflektogram przedstawia przebieg sygnału rozproszonego w funkcji odległości. W typowej interpretacji:

  • zdarzenia punktowe (np. spaw, złącze, uszkodzenie, koniec toru) pojawiają się jako charakterystyczne "skoki", piki lub załamania,
  • tłumienie jednostkowe odcinka odczytuje się nie z samego poziomu wykresu, lecz z nachylenia krzywej na danym fragmencie (im większe nachylenie w dół, tym większe tłumienie na jednostkę długości).

Jeżeli na reflektogramie widać, że tor dzieli się na trzy kolejne fragmenty rozdzielone zdarzeniami, a każdy z tych fragmentów ma inne nachylenie, to oznacza to trzy odcinki (trzy "włókna/fragmenty toru" w sensie zadania) o różnym tłumieniu. To właśnie uzasadnia odpowiedź: "3 włókien o różnym tłumieniu."

Pozostałe odpowiedzi są niezgodne z taką interpretacją:

  • "2 włókien o różnym tłumieniu." pasowałoby, gdyby widoczne były tylko dwa wyraźne fragmenty o różnych nachyleniach (np. jeden punkt łączenia dzielący tor na dwa odcinki).
  • "2 włókien o takim samym tłumieniu." wymagałoby dwóch fragmentów o porównywalnym nachyleniu (różne poziomy nie są tu kluczowe).
  • "3 włókien o takim samym tłumieniu." byłoby zasadne wtedy, gdyby trzy fragmenty miały zbliżone nachylenie, czyli podobne tłumienie jednostkowe.

Wskazówka egzaminacyjna: przy pytaniach o "takie samo/różne tłumienie" zawsze oceniaj nachylenie odcinków, a nie tylko obecność zdarzeń czy różnice w "wysokości" wykresu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram to wykres (zwykle sygnału rozproszonego) w funkcji odległości wzdłuż toru optycznego. Pozwala wykrywać zdarzenia takie jak spawy, złącza, uszkodzenia oraz koniec włókna, a także oceniać tłumienie na poszczególnych odcinkach.
O różnym tłumieniu świadczy różne nachylenie krzywej na kolejnych fragmentach toru. Większy spadek na jednostkę odległości oznacza większe tłumienie. Same różnice poziomu wykresu nie zawsze oznaczają inną wartość tłumienia odcinka.
"Skoki" i piki wskazują zdarzenia punktowe (np. złącze), ale nie opisują tłumienia rozłożonego wzdłuż długości. Tłumienie jednostkowe ujawnia się w tempie opadania przebiegu między zdarzeniami, czyli w nachyleniu danego fragmentu reflektogramu.
Najczęściej identyfikuje się: spawy (zwykle małe zmiany/załamania), złącza (często wyraźniejsze zdarzenia, czasem z odbiciem), miejsca uszkodzeń oraz koniec włókna (zwykle bardzo charakterystyczne zakończenie przebiegu).
W praktyce oznacza to, że badany tor można podzielić na trzy kolejne odcinki, a każdy z nich ma inną wartość tłumienia jednostkowego (inne nachylenie krzywej). Taki efekt może wynikać np. z użycia różnych odcinków kabla lub różnej jakości fragmentów toru.
Nie zawsze. W pytaniach opartych o reflektogram często chodzi o liczbę odcinków toru widocznych na wykresie (fragmentów rozdzielonych zdarzeniami), a nie o konstrukcyjną liczbę włókien w całym kablu wielowłóknowym.
Częsty błąd to ocenianie tłumienia po "wysokości" krzywej zamiast po nachyleniu, albo automatyczne uznawanie każdego zdarzenia za nowe włókno. Drugi błąd to nieuwzględnianie, że różne zdarzenia mogą wystąpić w obrębie tego samego odcinka.
Ogólnie złącza częściej dają wyraźniejsze zdarzenia i mogą generować odbicia, a spawy są zwykle "łagodniejsze" (mniejsza zmiana). W praktyce rozpoznanie zależy od ustawień pomiaru i jakości wykonania, więc warto patrzeć na kształt zdarzenia i opis w tabeli zdarzeń.
Reflektogram wykorzystuje się przy odbiorach powykonawczych, lokalizacji uszkodzeń po awarii, kontroli jakości spawów i złączy oraz przy porównywaniu stanu toru w czasie (diagnostyka pogarszania parametrów). To narzędzie pozwala wskazać odległość do problemu.
Ćwicz na wielu przykładach: rozpoznawaj koniec toru, spawy, złącza i odcinki o różnym nachyleniu. Ucz się interpretować wykres i tabelę zdarzeń (jeśli jest podana). Na egzaminie skup się na tym, co oznacza nachylenie oraz ile jest wyraźnych odcinków między zdarzeniami.
info

Około 63% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że w reflektogramie o liczbie odcinków toru wnioskuje się z liczby wyraźnych zdarzeń rozdzielających fragmenty oraz z porównania nachylenia przebiegu.
