Zwierciadło piezometryczne (poziom piezometryczny) to poziom, do którego podniesie się woda w cienkiej rurce/piezometrze połączonym hydraulicznie z warstwą wodonośną. Jest to praktyczny sposób przedstawienia wysokości hydraulicznej (wysokości piezometrycznej) w danym punkcie.
W tego typu zadaniu kluczowe są dwa kroki:

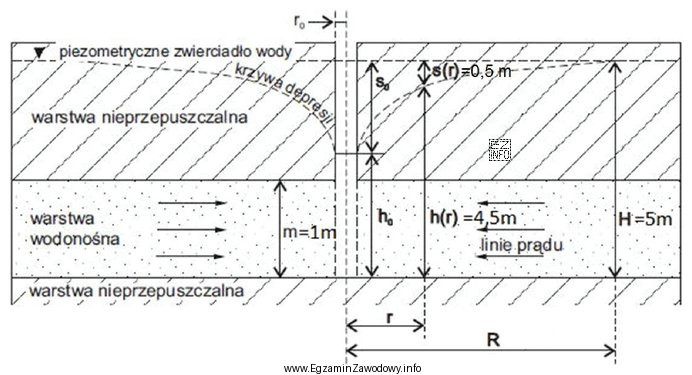

- Najpierw trzeba rozpoznać, jaki element na rysunku oznacza piezometr lub linię/znacznik poziomu piezometrycznego.
- Następnie należy odczytać wysokość na skali rysunku względem przyjętego poziomu odniesienia (np. "0" na podziałce, poziom terenu, oś przewodu – zależnie od tego, jak rysunek to definiuje).
Odpowiedź "5m" jest poprawna, ponieważ odpowiada wysokości, na której na rysunku znajduje się piezometryczne zwierciadło wody (poziom wody w piezometrze). To właśnie ta wartość opisuje warunki ciśnieniowe w gruncie/warstwie wodonośnej, a nie np. sama głębokość zalegania wody w wykopie.
Pozostałe wartości są błędne typowo z następujących powodów:
- "1m" bywa wynikiem odczytania tylko fragmentu różnicy poziomów (np. między dwoma kreskami) zamiast całkowitej wysokości względem zera.
- "0,5m" często wynika z pomylenia jednostek/skali (odczyt połowy działki) albo z interpretacji symbolu jako "połowy metra nad/poniżej" punktu odniesienia.
- "4,5m" jest typowym skutkiem odczytu "prawie 5 m", gdy nie uwzględni się jednej działki skali lub gdy pomyli się poziom odniesienia (np. liczy się od terenu, a na rysunku jest inne zero).
Na egzaminie warto zawsze sprawdzić: (1) gdzie jest zero skali, (2) czy wysokość jest liczona w górę czy w dół, (3) czy odczyt dotyczy piezometru (warunki ciśnieniowe), czy zwierciadła swobodnego.
