"Nóż do toczenia gwintów wewnętrznych" to narzędzie przeznaczone do nacinania gwintu w otworze. Z tego powodu jego budowa musi umożliwiać wsunięcie narzędzia do wnętrza detalu oraz stabilną pracę bez ocierania o ścianki.

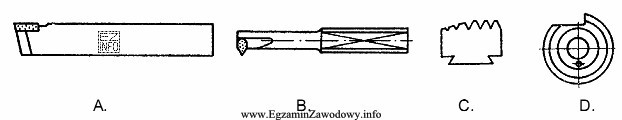

W praktyce podczas rozpoznawania takiego noża na rysunku szuka się cech typowych dla obróbki wewnętrznej:
- trzonek (często cylindryczny lub o przekroju ułatwiającym mocowanie w oprawce), zwykle smukły, aby wejść w otwór,
- część robocza ustawiona tak, by krawędź skrawająca mogła formować profil gwintu wewnętrznego,
- geometria sprzyjająca odprowadzaniu wióra i zachowaniu prześwitu w otworze.
W opisie kontekstu wskazano, że widoczne jest narzędzie z cylindrycznym trzonkiem i spiralnym kształtem części skrawającej, co jest zgodne z przeznaczeniem do gwintowania (kształt krawędzi/rowków wiąże się z pracą przy profilu gwintu i odprowadzaniem wióra). Dlatego wybór odpowiedzi odpowiadającej temu rysunkowi jest właściwy.
Dlaczego pozostałe odpowiedzi bywają mylące? Najczęściej przedstawiają narzędzia podobne "ogólnie" (mają ostrze), ale przeznaczone do innych operacji: toczenia wzdłużnego, planowania lub gwintów zewnętrznych. Takie narzędzia mogą mieć inną orientację krawędzi, inną masywność i brak cech umożliwiających bezpieczną pracę wewnątrz otworu.
Wskazówka egzaminacyjna: zawsze odpowiedz sobie na pytanie gdzie narzędzie pracuje (na zewnątrz czy w otworze). Jeśli w otworze, szukaj smukłego trzpienia i geometrii dającej prześwit oraz możliwość ukształtowania profilu gwintu.
