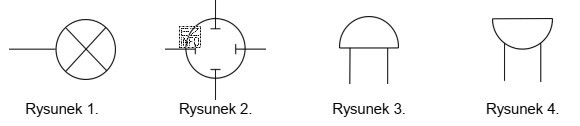

Na schematach elektrycznych i mechatronicznych elementy sygnalizacyjne akustyczne (np. dzwonek, brzęczyk, syrena) mają znormalizowane symbole. W tym zadaniu rozpoznanie opiera się na orientacji półkola i miejscu wyprowadzeń.
Odpowiedź "rysunku 4" jest poprawna, ponieważ przedstawia symbol, w którym półkole jest narysowane jako łuk skierowany w dół (kształt "misy"), a dwie linie wyprowadzeń schodzą w dół od części łukowej. Taka konwencja odpowiada brzęczykowi (buzzer), który w praktyce bywa elementem piezoelektrycznym lub elektromagnetycznym generującym dźwięk wibracyjny.
Pozostałe rysunki nie pasują do brzęczyka:
- "rysunku 3" pokazuje półkole z łukiem skierowanym do góry (kształt "kopuły") i wyprowadzenia od płaskiej podstawy. To odpowiada dzwonkowi (bell), czyli sygnalizatorowi elektromechanicznemu.
- "rysunku 1" przedstawia okrąg z krzyżem, co jest typowe dla lampki/elementu świetlnego w symbolice schematowej, a nie dla sygnalizatora akustycznego.
- "rysunku 2" ma postać okręgu z dodatkowymi kreskami i wieloma wyprowadzeniami; nie odpowiada prostemu symbolowi brzęczyka. Taki znak sugeruje inny typ elementu (np. bardziej złożony lub wielowyprowadzeniowy).
W praktyce poprawne rozróżnienie jest ważne przy montażu i uruchamianiu układów: dzwonki i brzęczyki mogą mieć różne wymagania zasilania oraz sposób sterowania. Najczęstsza pomyłka wynika z "intuicyjnego" skojarzenia kształtu kopuły z brzęczykiem — na schematach decyduje jednak konwencja symbolu, a nie wygląd fizyczny urządzenia.
