Osnowa w geodezji to zbiór punktów, które tworzą układ odniesienia dla wykonywania pomiarów i opracowań. W geodezji inżynieryjnej kluczowe jest rozróżnienie, do jakiego celu dana osnowa została utworzona.
Osnowa realizacyjna służy bezpośrednio do prac związanych z realizacją obiektu: do tyczenia (wyznaczania w terenie położenia osi, naroży, punktów charakterystycznych) oraz do późniejszej kontroli i pomiarów realizacyjnych. Typowe jest, że jej punkty są zakładane i wykorzystywane w powiązaniu z punktami tyczonego obiektu, aby zapewnić spójne odniesienie na kolejnych etapach robót.

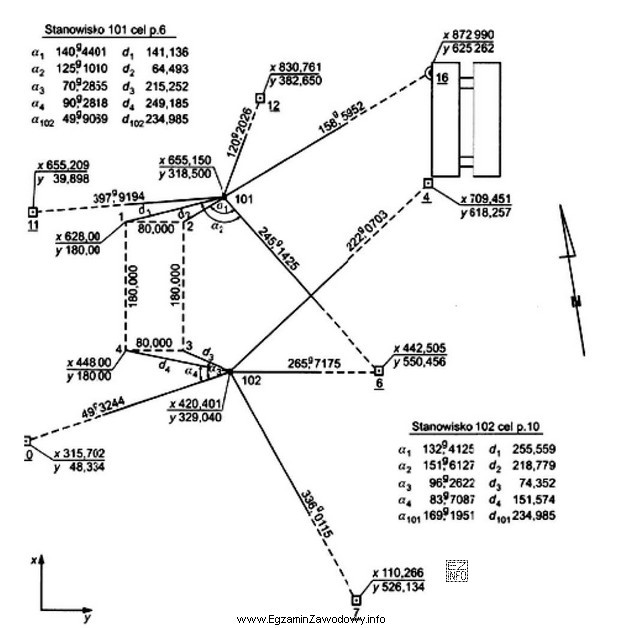

Dlatego odpowiedź "realizacyjną z punktami tyczonego obiektu" jest właściwa, gdy rysunek przedstawia układ punktów odniesienia wykorzystywany przy tyczeniu i prowadzeniu robót.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "budowlano-montażową" – jest to określenie spotykane w praktyce, ale nie musi odpowiadać sytuacji, w której punkty tworzą układ odniesienia powiązany z tyczeniem obiektu w sensie geodezyjnym. Sama nazwa nie przesądza o funkcji punktów pokazanych na schemacie.
- "dwufunkcyjną" – sugeruje jednoczesne spełnianie dwóch ról (np. sytuacyjnej i wysokościowej) lub dwóch zastosowań. Jeśli zadanie wymaga jednoznacznego wskazania rodzaju osnowy wynikającego z przeznaczenia do realizacji/tyczenia, ta odpowiedź nie jest trafna.
- "wysokościową z punktami tyczonego obiektu" – osnowa wysokościowa jest ukierunkowana na przekazywanie i kontrolę wysokości (rzędnych). W zadaniu kluczowa jest funkcja układu punktów jako odniesienia do prac realizacyjnych, a nie wyłącznie do wyznaczania wysokości.
Wskazówka egzaminacyjna: patrz na rolę punktów (tyczenie i kontrola realizacji) oraz na to, czy schemat wiąże punkty odniesienia z obiektem. To zwykle prowadzi do osnowy realizacyjnej.
