Opis pracy stycznika K1 można sprowadzić do prostego warunku logicznego: wyjście (K1) ma być w stanie 1 wyłącznie wtedy, gdy wszystkie wymagania wejściowe są spełnione jednocześnie.
Z treści wynikają trzy przesłanki:
- S1 START wciśnięty – jest to sygnał żądania uruchomienia procesu, więc musi być "prawdziwy".
- B1 aktywny – czujnik poziomu pełni rolę zezwolenia procesowego (np. jest materiał / osiągnięto wymagany poziom). Jeśli nie jest aktywny, uruchomienie mieszadła jest zablokowane.
- S2 STOP niewciśnięty – to warunek w postaci negacji: układ ma pracować, gdy STOP nie jest aktywowany. W logice odpowiada to "NOT(STOP)" albo "STOP=0".

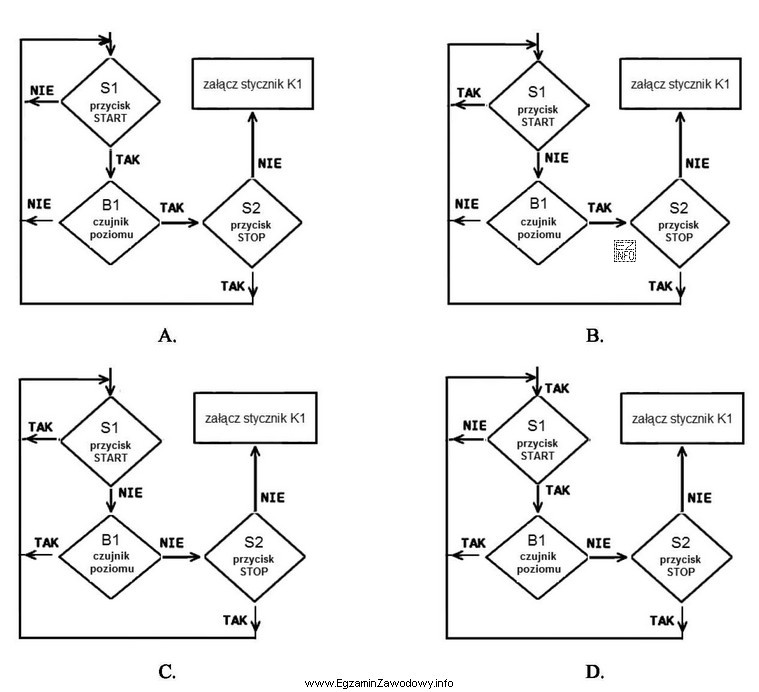

Całość zapisujemy jako: K1 = S1 AND B1 AND NOT(S2) (w sensie stanu wciśnięcia STOP). Schemat prawidłowy musi więc zawierać bramkę AND (koniunkcję) dla wymaganych sygnałów oraz odwrócenie (negację) warunku STOP albo równoważne przedstawienie "STOP niewciśnięty".
Dlaczego pozostałe schematy są błędne? Najczęstsze nieprawidłowości w takich zadaniach to:
- zastąpienie AND operacją OR, co powoduje, że K1 załączy się po spełnieniu tylko jednego warunku (zbyt "liberalne" sterowanie),
- brak negacji STOP (układ wymagałby wciśnięcia STOP do uruchomienia),
- pominięcie czujnika B1 albo START, przez co logika nie odpowiada opisowi procesu.
Odpowiedź "A." jest poprawna, ponieważ jako jedyna przedstawia załączenie K1 dokładnie dla kombinacji: START=1, B1=1 oraz STOP=0. Praktyczna wskazówka egzaminacyjna: przed wyborem schematu wypisz sobie krótką "tablicę warunku" w postaci równania logicznego, a dopiero potem dopasuj rysunek.
