KWALIFIKACJA ELM4 - STYCZEŃ 2024



PYTANIE NR 27.
W celu ustalenia nastaw regulatora PID metodą Zieglera-Nicholsa, wykonano serię doświadczeń na podstawie których wyznaczono wartości wzmocnienia krytycznego Kkr = 3,5 oraz okresu oscylacji Tosc = 12,5 ms. Na podstawie tabeli określ, które człony pracującego w układzie regulatora należy skorygować, jeżeli jego obecne nastawy parametrów wynoszą: Kp=2,1, Ti=0,2 ms, Td=1,5 ms?

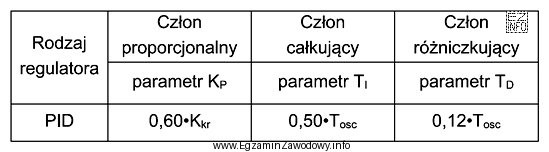

Ilustracja przedstawia tabelę związaną z ustawieniami regulatora PID, co jest kluczowe w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W metodzie Zieglera–Nicholsa dobiera się nastawy PID z tabeli na podstawie Kkr i Tosc, a następnie porównuje je z nastawami aktualnymi. W tym zadaniu Kp jest zgodne z zaleceniem z tabeli, a Td jest bliskie wartości tabelarycznej, natomiast Ti wyraźnie odbiega. Dlatego należy korygować tylko człon całkujący.

Pełne wyjaśnienie:

Metoda Zieglera–Nicholsa w wariancie z wzmocnieniem krytycznym polega na doprowadzeniu układu do oscylacji granicznej i wyznaczeniu dwóch wielkości: wzmocnienia krytycznego Kkr oraz okresu oscylacji Tosc. Następnie, korzystając z tabeli Zieglera–Nicholsa dla regulatora PID, wyznacza się zalecane wartości nastaw (typowo Kp oraz czasy Ti i Td).

W pytaniu podano zarówno Kkr i Tosc, jak i aktualne nastawy Kp, Ti, Td. Istotą zadania jest porównanie nastaw bieżących z tymi, które wynikają z tabeli (dla tej samej postaci regulatora, do której odnosi się tabela w zadaniu). Jeżeli dany parametr jest zgodny lub mieści się w akceptowalnym przybliżeniu (np. po zaokrągleniach), nie ma potrzeby korygowania odpowiadającego mu członu. Jeżeli natomiast różnica jest znacząca, należy skorygować ten człon.

  • Odpowiedź "Tylko całkujący." jest poprawna, bo z porównania z tabelą wynika, że nastawa członu całkującego (Ti) odbiega od wartości zalecanej, podczas gdy pozostałe nastawy są zgodne lub wystarczająco zbliżone.
  • "Całkujący i różniczkujący." to typowy wybór, gdy zdający uznaje każdą, nawet niewielką różnicę za błąd. W praktyce oraz w zadaniach egzaminacyjnych zwykle uwzględnia się zaokrąglenia tabelaryczne i tolerancję zapisu, więc nie każda drobna rozbieżność oznacza konieczność korekty.
  • "Tylko proporcjonalny." wynika często z pomylenia Kkr (parametru z próby stabilności granicznej) z Kp nastawy lub z błędu polegającego na nieuwzględnieniu współczynników tabelarycznych. W tym zadaniu Kp jest już dobrane zgodnie z zaleceniem tabeli, więc nie wskazuje na konieczność korekty członu proporcjonalnego.
  • "Proporcjonalny i różniczkujący." może wynikać z heurystyki "I zwykle psuje stabilność, więc to nie I", czyli z niepoprawnej intuicji zamiast weryfikacji liczbowej. Zadanie wymaga właśnie sprawdzenia, który parametr odstaje od zaleceń.

Wskazówka egzaminacyjna: zawsze porównuj każdy parametr osobno (Kp, Ti, Td) z tabelą i zwracaj uwagę na jednostki czasu. Pomyłki rzędu wielkości (ms vs s) potrafią całkowicie zmienić wniosek o tym, który człon regulatora wymaga korekty.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wzmocnienie krytyczne Kkr w metodzie Zieglera–Nicholsa?
Kkr to takie wzmocnienie regulatora (zwykle przy wyłączonych I i D), przy którym układ zaczyna oscylować w sposób ciągły na granicy stabilności. Ta wartość jest punktem odniesienia do wyznaczenia nastaw PID z tabeli Zieglera–Nicholsa.
Co oznacza okres oscylacji Tosc i jak się go wyznacza?
Tosc to czas jednego pełnego cyklu oscylacji granicznej (od szczytu do szczytu lub od przejścia przez zero do kolejnego). Wyznacza się go z przebiegu czasowego w próbie Kkr, mierząc odstęp między kolejnymi powtarzalnymi punktami oscylacji.
Jakie są typowe nastawy PID w metodzie Zieglera–Nicholsa?
Metoda podaje zależności tabelaryczne wiążące Kp, Ti i Td z Kkr oraz Tosc. Trzeba uważać, bo istnieją różne postacie regulatora (idealna/równoległa) i różne tabele. Na egzaminie należy stosować dokładnie tę tabelę, do której odnosi się zadanie.
Dlaczego w zadaniach porównuje się aktualne Kp, Ti, Td z wartościami z tabeli?
Celem jest ocena, czy regulator został nastrojony zgodnie z metodą. Jeśli jeden z parametrów znacząco odbiega od zalecenia tabelarycznego, to właśnie odpowiadający mu człon (P, I lub D) wymaga korekty. To szybka diagnostyka błędnych nastaw.
Jak rozpoznać, że trzeba skorygować tylko człon całkujący?
Najpierw wyznacza się wartości zalecane z tabeli Zieglera–Nicholsa, a potem sprawdza, który parametr różni się od nich najbardziej. Jeżeli Kp i Td są zgodne (lub mieszczą się w rozsądnym przybliżeniu), a Ti wyraźnie odbiega, koryguje się tylko całkowanie.
Czy małe różnice w Td mogą oznaczać konieczność korekty członu D?
Niekoniecznie. W praktyce i w zadaniach testowych często dopuszcza się zaokrąglenia wyników z tabeli oraz różnice wynikające z rozdzielczości nastaw (np. skok nastawy w sterowniku). Gdy rozbieżność jest niewielka, zwykle nie wskazuje to na błąd do korekty.
Jakie błędy jednostek najczęściej psują wynik przy Ti i Td?
Najczęstszy błąd to pomylenie milisekund z sekundami albo nieuwzględnienie rzędu wielkości w zapisie dziesiętnym. W strojeniach PID czasy Ti i Td często mają konkretne proporcje do Tosc, więc pomyłka jednostek natychmiast powoduje ogromną rozbieżność.
Dlaczego metoda Zieglera–Nicholsa bywa nazywana strojeniem "na granicy stabilności"?
Ponieważ punkt wyjścia (Kkr i Tosc) uzyskuje się przy oscylacjach granicznych, czyli wtedy, gdy układ jest tuż przed utratą stabilności. Dopiero potem, według tabeli, dobiera się bezpieczniejsze nastawy PID. To metoda szybka, ale może dawać przeregulowanie.
Jakie są ograniczenia metody Zieglera–Nicholsa w automatyce przemysłowej?
Metoda może prowadzić do dość agresywnych nastaw (większe przeregulowanie) i nie zawsze sprawdza się dla obiektów z dużym opóźnieniem, nieliniowościami lub ograniczeniami wykonawczymi. Często używa się jej jako punktu startowego, a potem wykonuje dostrojenie.
Jak na egzaminie szybko zdecydować, które człony PID korygować?
Zrób trzy krótkie porównania: Kp z wartością tabelaryczną, Ti z wartością tabelaryczną i Td z wartością tabelaryczną (w tych samych jednostkach). Zaznacz, które parametry istotnie odbiegają. Odpowiedź to zestaw członów odpowiadających tylko tym "odstającym" parametrom.
