KWALIFIKACJA ELM4 - STYCZEŃ 2023



PYTANIE NR 27.
W celu ustalenia nastaw regulatora PID metodą Zieglera-Nicholsa, wykonano serię doświadczeń na podstawie których wyznaczono wartości wzmocnienia krytycznego Kkr = 3,5 oraz okresu oscylacji Tosc = 12,5 ms. Na podstawie tabeli określ, które człony pracującego w układzie regulatora należy skorygować, jeżeli jego obecne nastawy parametrów wynoszą: K=2,1, Ti=0,2 ms, Td=1,5 ms?

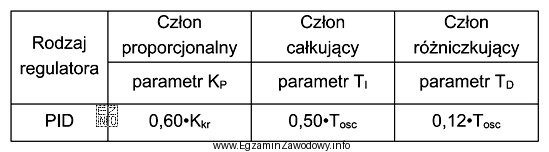

Ilustracja przedstawia tabelę związaną z ustawieniami regulatora PID, używaną w kontekście kwalifikacji zawodowej TECHNIK
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W metodzie Zieglera–Nicholsa (Ku=Kkr, Tu=Tosc) dla PID typowo przyjmuje się:
K ≈ 0,6·Kkr, Ti ≈ 0,5·Tosc, Td ≈ 0,125·Tosc.
Daje to K=2,1 (zgodne), Ti=6,25 ms (niezgodne), Td=1,56 ms (zbliżone), więc korekty wymaga tylko człon całkujący.

Pełne wyjaśnienie:

W metodzie Zieglera–Nicholsa opartej na wzmocnieniu krytycznym Kkr (często oznaczanym też Ku) oraz okresie oscylacji granicznej Tosc (Tu) nastawy regulatora PID odczytuje się z tabeli (współczynniki zależą od typu regulatora).

Dla klasycznego PID w tej metodzie przyjmuje się typowo zależności:

  • K ≈ 0,6 · Kkr
  • Ti ≈ 0,5 · Tosc
  • Td ≈ 0,125 · Tosc

Podstawienie danych z zadania:

  • Kkr=3,5 ⇒ K ≈ 0,6·3,5 = 2,1
  • Tosc=12,5 ms ⇒ Ti ≈ 0,5·12,5 ms = 6,25 ms
  • Tosc=12,5 ms ⇒ Td ≈ 0,125·12,5 ms = 1,5625 ms

Nastawy aktualne wynoszą: K=2,1; Ti=0,2 ms; Td=1,5 ms. Widać, że:

  • Wzmocnienie K jest zgodne z wartością wynikającą z metody (2,1), więc człon proporcjonalny nie wymaga korekty.
  • Czas całkowania Ti jest zdecydowanie inny niż wynikający z metody (0,2 ms vs 6,25 ms), więc korekty wymaga człon całkujący.
  • Czas różniczkowania Td jest bardzo zbliżony do obliczonego (1,5 ms vs ok. 1,56 ms). Przy typowych zaokrągleniach lub ograniczeniach nastaw w regulatorach przemysłowych taka różnica zwykle nie oznacza konieczności zmiany, więc człon różniczkujący można pozostawić bez korekty.

Dlatego poprawna jest odpowiedź "Tylko całkujący."

Pozostałe propozycje są błędne, bo sugerują zmianę członu proporcjonalnego mimo zgodności K z obliczeniem albo zmianę członu różniczkującego mimo zgodności (w praktyce: niewielkiej różnicy wynikającej z zaokrągleń). Kluczowe jest konsekwentne użycie tych samych jednostek (ms) oraz właściwego zestawu współczynników z tabeli dla PID.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wzmocnienie krytyczne Kkr w metodzie Zieglera–Nicholsa?
To takie wzmocnienie członu proporcjonalnego, przy którym układ na granicy stabilności zaczyna oscylować ze stałą amplitudą. W praktyce zwiększa się K aż do uzyskania oscylacji trwałych i tę wartość traktuje jako Kkr (Ku), a okres oscylacji jako Tosc (Tu).
Co oznacza okres oscylacji Tosc i jak go wyznaczyć w praktyce?
Tosc to czas jednego pełnego cyklu oscylacji przy wzmocnieniu krytycznym. Wyznacza się go z przebiegu czasowego (np. trend w sterowniku lub oscyloskop): mierzy się odstęp między kolejnymi maksimami/minimami tej samej fazy i uśrednia kilka okresów.
Jakie są typowe wzory Zieglera–Nicholsa na nastawy PID z Kkr i Tosc?
W klasycznym wariancie Ku/Tu dla PID często stosuje się: K ≈ 0,6·Kkr, Ti ≈ 0,5·Tosc, Td ≈ 0,125·Tosc. Warto pamiętać, że istnieją różne odmiany tabel, więc na egzaminie trzeba trzymać się podanej.
Dlaczego w tej metodzie porównuje się osobno K, Ti i Td, a nie tylko K?
PID ma trzy niezależne parametry i każdy odpowiada za inny efekt: K za "siłę" reakcji, Ti za usuwanie uchybu ustalonego, a Td za tłumienie i reakcję na szybkie zmiany. Metoda Zieglera–Nicholsa daje docelowe wartości każdego z nich, więc każdy trzeba zweryfikować.
Czy mała różnica między obliczonym Td a nastawą oznacza konieczność korekty?
Niekoniecznie. W praktyce przemysłowej parametry bywają ograniczone rozdzielczością nastaw, filtrami D oraz zaokrągleniami w tabelach. Jeśli obliczone Td jest bardzo bliskie nastawie, a zadanie nie wymaga idealnej zgodności co do setnych, zwykle uznaje się, że korekta nie jest potrzebna.
Jakie błędy jednostek są najczęstsze w zadaniach z Ti i Td?
Najczęściej myli się sekundy z milisekundami albo nie zauważa, że Tosc podano w ms, a nastawy w innym formacie. Warto przed obliczeniami zapisać wszystko w jednej jednostce i dopiero wtedy liczyć. Błąd jednostek potrafi zmienić wynik nawet tysiąckrotnie.
Co się stanie, gdy Ti będzie zbyt małe w regulatorze PID?
Zbyt małe Ti oznacza zbyt "agresywne" całkowanie (silny człon I). Może to powodować narastanie przeregulowania, wahania i wolniejsze uspokojenie odpowiedzi, a czasem nawet utratę stabilności. W uruchomieniach często zaczyna się od łagodniejszych nastaw I i dopiero je wzmacnia.
Kiedy w automatyce przemysłowej stosuje się strojenie metodą Zieglera–Nicholsa?
Gdy potrzebujesz szybkiego doboru nastaw bez pełnego modelu obiektu, np. podczas uruchamiania pętli regulacji temperatury, poziomu czy przepływu. Metoda jest prosta i daje punkt startowy, ale często wymaga późniejszego "dostrojenia" pod wymagania jakości regulacji i bezpieczeństwo procesu.
Czy metoda Zieglera–Nicholsa zawsze daje najlepsze nastawy PID?
Nie. Daje nastawy startowe, często dość dynamiczne (z tendencją do przeregulowania). Dla obiektów z dużym opóźnieniem, silnym szumem pomiarowym lub wymaganiami bezprzeregulowania lepsze mogą być inne metody (np. strojenie na odpowiedź skokową, metody optymalizacyjne lub nastawy producenta).
Jak przygotować się do zadań egzaminacyjnych ze strojenia PID?
Opanuj tabelę współczynników dla P/PI/PID, ćwicz podstawianie Ku i Tu oraz szybkie przeliczanie jednostek. Dodatkowo naucz się interpretować, który parametr odpowiada za jaki efekt w przebiegu. Na egzaminie pomagają krótkie notatki: wzory + typowe pułapki jednostek.
info

Około 25% zdających odpowiada poprawnie na to pytanie. bardzo trudne
