Tolerancje geometryczne na rysunku technicznym opisują jak bardzo dana cecha może odbiegać od ideału, aby część nadal spełniała wymagania funkcjonalne (montaż, współpraca, szczelność, wyważenie itp.). W tabliczce tolerancji (ramce) kluczowy jest symbol, bo to on wskazuje, jaki rodzaj odchyłki jest kontrolowany.

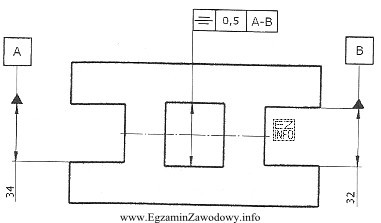

Odpowiedź "symetrii" jest poprawna, jeżeli na rysunku w tabliczce znajduje się symbol tolerancji symetrii. Tolerancja symetrii dotyczy zgodności położenia cechy (np. osi, płaszczyzny środkowej, środka rowka) względem osi/płaszczyzny odniesienia tak, aby element był "rozłożony" możliwie równo po obu stronach odniesienia. W praktyce ma to znaczenie np. dla prawidłowego ustawienia rowków, wybrań lub par powierzchni, które muszą być rozmieszczone centralnie.
Dlaczego pozostałe odpowiedzi nie pasują?
- "prostoliniowości" to tolerancja kształtu odnosząca się do linii (np. tworzącej walca). Sprawdza, czy linia jest dostatecznie prosta, a nie czy jest centralnie ułożona względem osi/płaszczyzny.
- "płaskości" to tolerancja kształtu powierzchni. Kontroluje falistość/odchyłkę od płaszczyzny, bez wymagania baz odniesienia typowego dla tolerancji położenia.
- "równoległości" to tolerancja kierunku, która sprawdza, czy jedna cecha jest równoległa do bazy. To inny problem niż symetria: element może być równoległy, ale przesunięty (niesymetryczny).
Wskazówka egzaminacyjna: najpierw rozpoznaj, czy symbol dotyczy kształtu (np. prostoliniowość, płaskość), kierunku (np. równoległość), czy położenia (np. symetria). Dopiero potem oceniaj, która odpowiedź pasuje do widocznego symbolu.
