KWALIFIKACJA ELM5 - CZERWIEC 2021



PYTANIE NR 21.

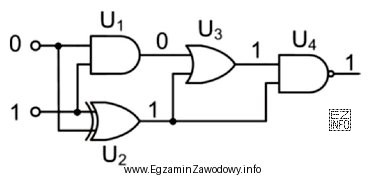

W układzie cyfrowym, którego schemat ideowy przedstawiono na ilustracji przeprowadzono pomiary stanów logicznych na wyjściach poszczególnych bramek. Na podstawie tych wyników można stwierdzić, że uszkodzeniu uległa bramka
W układzie cyfrowym, którego schemat ideowy przedstawiono na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu ideowego i stanów logicznych na wyjściach poszczególnych bramek można stwierdzić, że uszkodzeniu uległa bramka U4. Pozostałe bramki generują oczekiwane stany wyjściowe zgodnie z podanymi sygnałami wejściowymi i ich funkcjami logicznymi.
