KWALIFIKACJA MOT2 - PAŹDZIERNIK 2013



PYTANIE NR 25.

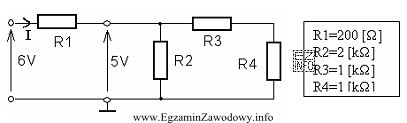

Wartość napięcia na rezystorze R4, w układzie przedstawionym na rysunku wynosi
Wartość napięcia na rezystorze R4, w układzie przedstawionym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rezystory R3 i R4 mają taką samą wartość (1 kΩ), więc napięcie na nich musi być takie samo, gdy są połączone równolegle. Napięcie na R2 wynosi 5V, więc napięcie na R3 i R4 również wynosi 5V. Napięcie to dzieli się na połowę, ponieważ rezystory mają taką samą wartość, co daje 2,5V na R4.
