KWALIFIKACJA ELM4 - STYCZEŃ 2024

PYTANIE NR 10.
Które zaciski są wejściami sterującymi przekaźnika elektronicznego przedstawionego na ilustracji?

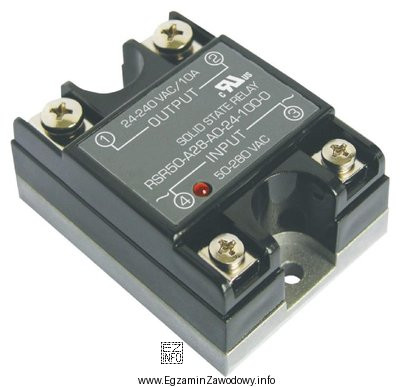

Ilustracja przedstawia elektroniczny przekaźnik półprzewodnikowy (SSR) w obudowie, który jest używany w automatyce
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wejściami sterującymi przekaźnika elektronicznego są zaciski, do których doprowadza się sygnał sterujący (np. z PLC) i które są oddzielone funkcjonalnie od toru obciążenia. Na przedstawionym urządzeniu zaciski 3 i 4 odpowiadają właśnie za część sterowania, a pozostałe zaciski należą do obwodu mocy/obciążenia.

Pełne wyjaśnienie:

W przekaźniku elektronicznym (np. przekaźniku półprzewodnikowym) należy odróżnić tor sterowania od toru obciążenia. Wejścia sterujące to te zaciski, na które podaje się sygnał powodujący zadziałanie elementu wykonawczego: może to być napięcie stałe lub przemienne, zależnie od wersji urządzenia. Zaciski obciążenia (wyjściowe) służą natomiast do włączenia/wyłączenia zasilania odbiornika i zwykle są przystosowane do większych prądów.

W tym zadaniu poprawna odpowiedź wskazuje, że zaciski 3 i 4 są wejściami sterującymi. Oznacza to, że są one przypisane do części wejściowej urządzenia (sterowanie), a pozostałe pary dotyczą toru mocy. Takie rozróżnienie jest kluczowe podczas montażu i uruchamiania, bo zamiana wejścia sterującego z zaciskami obciążenia prowadzi do typowych awarii: brak zadziałania, uszkodzenie wejścia sterującego lub nieprawidłowa praca odbiornika.

  • Dlaczego "2 i 3" jest błędne? To para mieszająca zacisk z jednej strony układu z zaciskiem z innej pary; w praktyce wejście sterujące jest zdefiniowane jako komplet zacisków przeznaczonych do podania sygnału sterującego.
  • Dlaczego "1 i 4" jest błędne? To również zestawienie zacisków z różnych funkcji/sekcji urządzenia; taka odpowiedź wynika często z zgadywania po numerach zamiast po funkcji.
  • Dlaczego "1 i 2" jest błędne? W wielu aparatach 1–2 bywają kojarzone z "wejściem" przez samą numerację. To typowy skrót myślowy: numer nie przesądza o funkcji, decydują oznaczenia i schemat na obudowie/ilustracji.

Wskazówka egzaminacyjna: zawsze najpierw zidentyfikuj na obudowie/schemacie, które zaciski są opisane jako sterowanie (np. symbol wejścia, oznaczenia biegunów, opis "IN"), a dopiero potem wybieraj odpowiedź. Nie kieruj się wyłącznie kolejnością numerów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wejścia sterujące to zaciski, na które podaje się sygnał (np. z PLC lub przycisku), aby przekaźnik zadziałał. Nie służą do zasilania odbiornika, tylko do wyzwolenia przełączenia toru mocy. Zwykle mają mniejsze prądy niż zaciski obciążenia.
Najpewniejsze jest sprawdzenie oznaczeń na obudowie i schematu połączeń: wejście bywa opisane jako IN, A1/A2, +/− albo symbol diody/sterowania. Zaciski obciążenia są zwykle opisane jako OUT, LOAD lub mają oznaczenia toru mocy i dopuszczalne większe prądy.
Numeracja zacisków nie jest uniwersalna dla wszystkich producentów i modeli. W różnych urządzeniach wejście może mieć różne numery. Zgadywanie "bo 1 i 2 są pierwsze" to częsty błąd, który prowadzi do pomyłek w montażu i do błędów na egzaminie.
Najczęściej przekaźnik nie zadziała, układ nie uruchomi odbiornika lub pojawi się uszkodzenie wejścia sterującego. W praktyce może to też spowodować podanie niewłaściwego napięcia na część sterującą albo błędne pomiary podczas uruchamiania, co wydłuża diagnostykę.
Często tak, ale zależy to od konstrukcji. W wielu przekaźnikach elektronicznych stosuje się separację (np. optyczną) między wejściem sterującym i wyjściem mocy, aby chronić sterownik. Na egzaminie przyjmuj, że wejście sterujące jest funkcjonalnie oddzielone od toru obciążenia.
Najpierw identyfikuj zaciski z dokumentacji lub oznaczeń na obudowie. Następnie mierz napięcie sterujące na wskazanej parze zacisków przy podaniu sygnału z PLC. Równolegle sprawdź, czy na zaciskach obciążenia pojawia się przełączenie zgodnie z oczekiwaniem.
To zależy od wersji urządzenia (np. wejście DC lub AC). Dlatego na stanowisku pracy i na egzaminie należy kierować się opisem na obudowie lub w DTR. Podanie niewłaściwego napięcia może skutkować brakiem zadziałania albo uszkodzeniem wejścia sterującego.
Najczęstsze błędy to: wybór zacisków "po numerach", pominięcie opisu wejścia/wyjścia, mylenie symboli na obudowie oraz przenoszenie przyzwyczajeń z innych modeli. Pomaga nawyk: najpierw funkcja (opis), potem numer zacisku, na końcu dopiero odpowiedź.
Zwykle tor obciążenia stanowi oddzielna para zacisków opisana jako wyjście (OUT/LOAD) i przystosowana do większych prądów. Nie ma jednak jednej stałej numeracji, więc zawsze trzeba oprzeć się na oznaczeniach konkretnego aparatu lub jego schemacie.
Ćwicz czytanie oznaczeń na aparatach (styczniki, przekaźniki, czujniki) oraz krótkich schematów na obudowie. Ucz się rozróżniać tor sterowania i tor mocy. Warto też analizować kilka kart katalogowych różnych producentów, aby nie przywiązywać się do jednej numeracji.
info

To pytanie poprawnie rozwiązuje 43% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że wejściami sterującymi przekaźnika elektronicznego są zaciski, do których doprowadza się sygnał sterujący (np. z PLC) i które są oddzielone funkcjonalnie od toru obciążenia.

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych: karta katalogowa/DTR konkretnego przekaźnika z ilustracji (oznaczenia zacisków 1–4).

Materiały:

  • Dokumentacje techniczno-ruchowe (DTR) przekaźników elektronicznych stosowanych w automatyce
  • Instrukcje producentów dotyczące oznaczeń zacisków i schematów podłączeń
  • Podręczniki z podstaw elektrotechniki i automatyki (rozdziały o elementach wykonawczych i łączeniowych)
