KWALIFIKACJA ELE2 - STYCZEŃ 2017 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

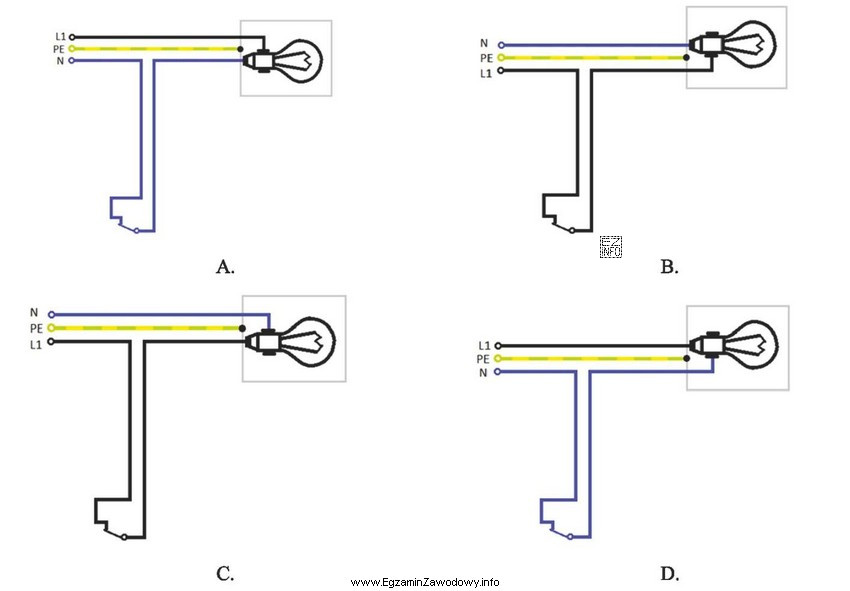

Na schemacie C. przedstawiono poprawne podłączenie instalacji oświetleniowej, gdzie przewód fazowy L1 jest podłączony do włącznika, a następnie do żarówki, a przewód neutralny N jest podłączony bezpośrednio do żarówki. Przewód ochronny PE jest podłączony do punktu ochronnego w oprawie oświetleniowej. Takie podłączenie zapewnia, że żarówka nie będzie pod napięciem, gdy włącznik jest wyłączony, co jest zgodne z zasadami bezpieczeństwa i sztuką elektryka.
